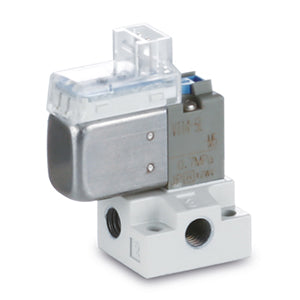

V100, 3/2-Wege-Magnetventil, direktgesteuert, Standard | V124-5LOU-M5

3-WEGE-MAGNETVENTIL

Kunden, die auf der Suche nach einem kompakten, leichten und durchflussstarken Ventil zur Ansteuerung von Prozessventilen oder für Aktoranwendungen sind, brauchen nicht weiter zu suchen. Nach umfangreicher Forschung und Entwicklung hat der Weltmarktführer SMC Pneumatics seine neueste Serie V100 auf den Markt gebracht – eines der fortschrittlichsten Magnetventile auf dem heutigen Markt. Dank des revolutionären Magnetkreises und der äußeren Abdeckung ermöglicht die maschinenfreie und umweltfreundliche Konstruktion des V100 eine Steigerung der Magnetkraft um 160 %. Zudem werden durch den fortschrittlich niedrigen Stromverbrauch des Ventils Energieeinsparungen erzielt. Die Standardausführung des V100 verbraucht lediglich 0,35 W, was 76 % weniger ist als bei vergleichbaren Ventilen, und das Low-Power-Modell benötigt nur 0,1 W, was eine drastische Einsparung von bis zu 93 % im Vergleich zu bestehenden Produkten bedeutet. Die in den Ausführungen 3, 5, 6, 12 und 24 VDC erhältliche Serie V100 hat einen Ventilabstand von nur 10 mm sowie eine Gesamthöhe und -länge von 24,7 mm bzw. 27 mm und ist damit wahrscheinlich eines der kleinsten derzeit erhältlichen Pneumatikventile. Mit einem Gewicht von nur 12 g und Durchflussraten zwischen 8,4 und 24 l/min ist es die perfekte Lösung, wenn Platz, Leistung und Komponentengewicht entscheidend sind.

Merkmale

• Ultrakompakte, direktgesteuerte 3-Wege-Ventile
• Für Blockmontage geeignet
• Optionen als N.O. (stromlos offen) oder N.C. (stromlos geschlossen)
• Hoher Durchfluss: 17 l/min (ANR).

Technische Daten

• Teilenummer: V124-5LOU-M5
• Artikelnummer: 00735602
• Betätigungsart: 2 (Normalerweise offen)
• Spulenspezifikation: Standard
• Nennspannung: 5 (24 VDC)
• Elektrischer Anschluss: LO (Steckverbinder (ohne Stecker))
• Anzeigelampe und Schutzbeschaltung: U (Mit Anzeigelampe und Schutzbeschaltung (unipolar))
• Handhilfsbetätigung: rastfreie Druckbetätigung
• Anschlussgröße: M5 (mit Grundplatte)
• Lieferzeit: 18 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Bedienungsanleitung
• Installationsanleitung
• CE-Zertifikat
• CE-Zertifikat 2
