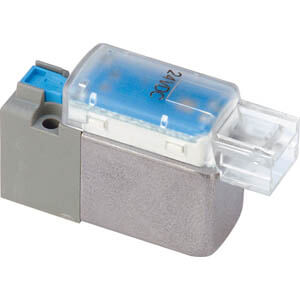

V100, 3-Wege-Magnetventil, direktgesteuert - Standard | V124-5LOU

3/2-WEGE-MAGNETVENTIL

Kunden, die auf der Suche nach einem kompakten, leichten und durchflussstarken Ventil zur Steuerung von Prozessventilen oder für Stellantriebsanwendungen sind, müssen nicht länger suchen. Nach umfangreicher Forschung und Entwicklung hat der Weltmarktführer SMC Pneumatics seine neueste Serie V100 auf den Markt gebracht – eines der fortschrittlichsten Magnetventile auf dem heutigen Markt. Dank eines revolutionären Magnetkreises und einer neuartigen Außenhülle ermöglicht die spanfreie und umweltfreundliche Konstruktion des V100 eine Steigerung der Spulenkraft um 160 %. Zudem werden durch den fortschrittlich niedrigen Stromverbrauch des Ventils Energieeinsparungen erzielt. Die Standard-V100-Ausführung verbraucht nur 0,35 W, was 76 % weniger ist als bei vergleichbaren Ventilen, und das Modell mit niedrigem Stromverbrauch benötigt lediglich 0,1 W, was beeindruckende Einsparungen von bis zu 93 % gegenüber bestehenden Produkten bedeutet. Die in den Optionen 3, 5, 6, 12 und 24 VDC erhältliche Serie V100 hat ein Ventilrastermaß von nur 10 mm sowie eine Gesamthöhe von 24,7 mm und eine Länge von 27 mm und ist damit wahrscheinlich eines der kleinsten derzeit erhältlichen Pneumatikventile. Mit einem Gewicht von nur 12 g und Durchflussraten zwischen 8,4 und 24 l/Minute ist es die perfekte Lösung, wenn Platz, Leistung und Komponentengewicht kritische Faktoren sind.

Merkmale

• Ultrakompakte direktgesteuerte 3/2-Wege-Ventile. Zur Blockmontage geeignet. N.O.- oder N.C.-Optionen. Energiesparende Ausführung.

Spezifikationen

• Teilenummer: V124-5LOU
• Artikelnummer: 00113393
• Betätigungsart: 2 (stromlos offen)
• Spulenspezifikation: Standard
• Nennspannung: 5 (24 VDC)
• Elektrischer Anschluss: LO (Stecker (ohne Buchse))
• Anzeigeleuchte und Schutzbeschaltung: U (mit Anzeigeleuchte und Schutzbeschaltung (nicht polarisiert))
• Handhilfsbetätigung: tastend
• Anschlussgröße: ohne Anschlussplatte
• Lieferzeit: 5 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Bedienungsanleitung
• Installationsanleitung
• Installationsanleitung 2
