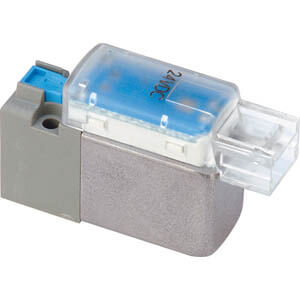

V100, 3-Wege-Magnetventil, direktbetrieben – Standard | V114-5LOU

3-WEG-MAGNETVENTIL

Kunden, die ein kompaktes, leichtes und hochdurchflussfähiges Ventil zur Steuerung von Prozessventilen oder Aktoren suchen, müssen nicht länger suchen. Nach intensiver Forschung und Entwicklung hat der weltweit führende Anbieter SMC Pneumatics seine neueste V100-Serie auf den Markt gebracht – eines der fortschrittlichsten Magnetventile auf dem heutigen Markt. Dank eines revolutionären Magnetkreises und einer Außenabdeckung ermöglicht die maschineneinfache und umweltfreundliche Konstruktion des V100, die Kraft der Spule um 160 % zu erhöhen. Darüber hinaus sorgt der progressive, niedrige Stromverbrauch des Ventils für Energieeinsparungen. Das Standard-V100 benötigt nur 0,35 W, was 76 % weniger als bei vergleichbaren Ventilen ist, und das Low-Power-Modell benötigt nur 0,1 W, was eine drastische Ersparnis von bis zu 93 % im Vergleich zu bestehenden Produkten bedeutet. Die V100-Serie ist in den Ausführungen 3, 5, 6, 12 und 24 VDC erhältlich, hat einen Ventilabstand von nur 10 mm sowie eine Gesamthöhe und -länge von 24,7 mm bzw. 27 mm und ist wahrscheinlich eines der kleinsten derzeit verfügbaren Pneumatikventile. Mit einem Gewicht von nur 12 g und Durchflussmengen zwischen 8,4 und 24 l/min ist es die perfekte Lösung, wenn Platz, Leistung und Bauteilgewicht entscheidend sind.

Merkmale

• Ultra-kompakte 3-Wege-Direktwirkventile. Können auf einem Ventilblock montiert werden. N.O.- oder N.C.-Ausführungen. Energiesparende Version.

Technische Daten

• Teilenummer: V114-5LOU
• Artikelnummer: 00088819
• Betätigungsart: 1 (Normalerweise geschlossen)
• Spulenausführung: Standard
• Nennspannung: 5 (24 VDC)
• Elektrischer Anschluss: LO (Steckanschluss (ohne Stecker))
• Kontrollleuchte und Überspannungsschutz: U (Mit Kontrollleuchte und Überspannungsschutz (nicht polarisiert))
• Manuelle Betätigung: Nichtrastender Druck
• Anschlussgröße: Ohne Unterplatte
• Lieferzeit: 5 Tage
• Herkunftsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Bedienungsanleitung
• Installationsanleitung
• Installationsanleitung 2
