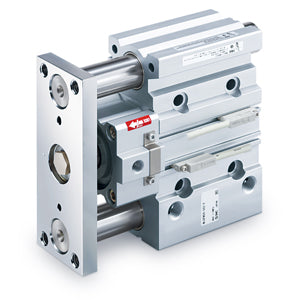

MLGP-B/F-Z (ø40 bis ø100), flacher Führungzylinder mit Arretierung – MLGPM63TF-75Z-B

• Zylinder mit Endverriegelung und Führung sind je nach Zylindermodell mit einer Vielzahl von Verriegelungsmethoden und Verriegelungsoptionen in einer oder beiden Richtungen erhältlich. Not-Halt und Zwischenstopps sind möglich. Die Verriegelungsposition kann an eine externe Stopperposition oder die Dicke der eingespannten Werkstücke angepasst werden.

Hauptmerkmale

• Mit Verriegelung.
• Stoppen an jeder Hubposition möglich.
• Verriegelungsrichtung wählbar.
• Kompakt & leicht.
• Kolbendurchmesser: 40, 50, 63, 80, 100 (mm).
• Hübe von 5 bis 350 mm (je nach Kolbendurchmesser).
• 4 Montagearten möglich: oben, seitlich, unten und T-Nut seitlich.
• Auto-Schalter auf 2 Flächen montierbar.

Spezifikationen

• Lagerart: M (Gleitlager)
• Kolbendurchmesser: 63 mm
• Anschlussart: TF (G)
• Hub: 75
• Verriegelungsrichtung: B (Verriegelung im Rückhub)
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder Stecker: 0,5 m (bzw. ohne bei "Ohne Schalter")
• Anzahl: 2 Stk. (bzw. ohne bei "Ohne Schalter")

Dokumente

• Katalog (PDF)
• CAD-Modell
