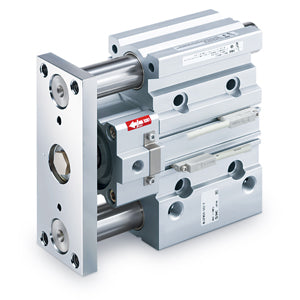

MLGP-B/F-Z (ø20 bis ø32), Standard-Führungszylinder mit Einwegverriegelung – MLGPM20TF-20Z-F

• Endlagesteller mit Führungsbolzen sind je nach Zylinderbauart mit verschiedenen Verriegelungsverfahren und Verriegelungsoptionen in eine oder beide Richtungen erhältlich. Not- und Zwischenstopps sind möglich. Die Verriegelungsposition kann an eine äußere Anschlagposition oder an die Dicke der eingespannten Werkstücke angepasst werden.

Hauptmerkmale

• Mit Verriegelung.
• Stoppen an jeder beliebigen Hubposition möglich.
• Verriegelungsrichtung wählbar.
• Kompakt und leicht.
• Kolbenhub: 20, 25, 32, 40, 50, 63, 80, 100 (mm).
• Hub von 20 bis 350 mm (abhängig vom Kolbenhub).
• 4 Arten der Montage sind möglich: Oberflagenmontage, Seitenmontage, Unterflagenmontage und Seitenmontage in T-Nuten.
• Autoschalter können auf 2 Flächen montiert werden.

Technische Daten

• Lagerart: M (Gleitlager)
• Kolbenhub: 20 mm
• Anschlussart: TF (G)
• Hub: 20
• Verriegelungsrichtung: F (Verriegelung im ausgefahrenen Zustand)
• Autoschalter: Ohne Schalter
• Freileitung oder vorkabelter Anschluss: 0,5 m (oder gar keiner im Fall ohne Schalter)
• Anzahl: 2 Stk. (oder gar keiner im Fall ohne Schalter)

Zusätzliche Informationen

• Teilenummer: MLGPM20TF-20Z-F
• Lieferzeit (Tage): 31
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8479899790
