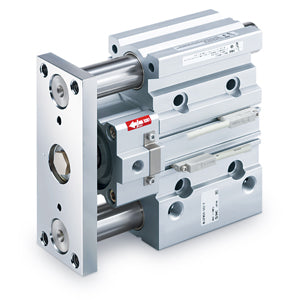

MLGP-B/F-Z (ø20 bis ø32), Standard-Kompaktzylinder mit Führung und einseitiger Arretierung – MLGPM25TF-150Z-B

• Geführte Endarretierungszylinder sind je nach Zylindermodell mit einer Vielzahl von Verriegelungsmethoden und Verriegelungsoptionen in einer oder beiden Richtungen erhältlich. Not-Halt und Zwischenstopps sind möglich. Die Verriegelungsposition kann angepasst werden, um eine externe Stopperposition oder die Dicke der eingespannten Werkstücke zu berücksichtigen.

Hauptmerkmale

• Mit Verriegelung.
• Stoppen an jeder Hubposition möglich.
• Verriegelungsrichtung wählbar.
• Kompakt & leicht.
• Kolbendurchmesser: 20, 25, 32, 40, 50, 63, 80, 100 (mm).
• Hube von 20 bis 350 mm (abhängig vom Kolbendurchmesser).
• 4 Montagearten möglich: oben, seitlich, unten und seitlich mit T-Nut.
• Auto-Schalter können an 2 Seiten montiert werden.

Technische Daten

• Lagerart: M (Gleitlager)
• Kolbendurchmesser: 25mm
• Anschlussart: TF (G)
• Hub: 150
• Verriegelungsrichtung: B (Verriegelung im Einfahrhub)
• Auto-Schalter: Kein Schalter
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m (bzw. keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: MLGPM25TF-150Z-B
• Lieferzeit (Tage): 31
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790
