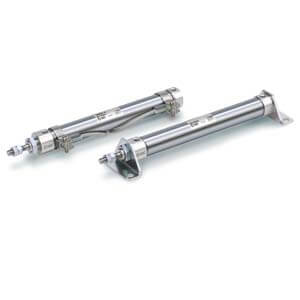

C(D)J2-Z, Druckluftzylinder, doppelt wirkend, durchgehende Kolbenstange – CDJ2B10-60RZ-B

• Rundzylinder, einfach-/doppeltwirkend, durchgehende Kolbenstange/einfache Kolbenstange, verdrehgesichert, direkte Montage und Optionen mit integriertem Geschwindigkeitsregler.
• Kolbendurchmesser (mm): 6, 10 und 16.
• Hübe bis zu 400 mm.
• Viele Kopfdeckel und Befestigungselemente standardmäßig erhältlich.
• Feineinstellung der Position des Näherungsschalters durch einfaches Lösen einer Schraube.
• 2-farbige elektronische Näherungsschalter können montiert werden.
• Elastische Dämpfung / Luftdämpfung.
• Viele Sonderausführungen erhältlich.

Hauptmerkmale

• Standardmäßig doppeltwirkend mit einfacher Kolbenstange.<LI>Kolbendurchmesser: 6, 10, 16 (mm)<LI>Hübe von 15 mm bis 400 mm je nach Kolbendurchmesser.<LI>Befestigungsarten: Grundausführung, Fußbefestigung, Flanschbefestigung, Gabelbefestigung.<LI>Teilenummern mit Gabelkopf und/oder Gabelgelenk erhältlich.<LI>Vielzahl an Schaltern und verschiedene Leitungslängen.

Spezifikationen

• Magnet: D (eingebaut)
• Befestigung: B (Grundausführung)
• Kolbendurchmesser: 10 mm
• Hub: 60
• Dämpfung: Elastische Dämpfung
• Kopfdeckel: R (axial)
• Gabelgelenk: Ohne
• Gabelkopf: Ohne
• Näherungsschalter: Ohne Schalter
• Anschlusskabel oder vorgefertigter Stecker: 0,5 m (bzw. keine Angabe bei fehlendem Schalter)
• Anzahl: 2 Stk. (bzw. keine Angabe bei fehlendem Schalter)
• Befestigung Näherungsschalter: B (Bandbefestigung)
• Kolbenstangenende-Optionen: Ohne

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
