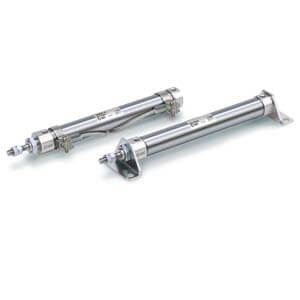

C(D)J2-Z, Luftzylinder, doppeltwirkend, einhubig – CDJ2B10-35Z-B

• Runder Luftzylinder, als einfach-/doppeltwirkend, ein- oder zweistängig, nichtdrehend, zur direkten Montage und mit integriertem Strömungsregler erhältlich.
• Kolbenstangenabmessungen (mm): 6, 10 und 16.
• Hublängen bis zu 400 mm.
• Viele Kopfkappen und Halterungen als Standard erhältlich.
• Feinjustierung der Position des Endlagenschalters durch Lösen einer einzigen Schraube.
• Halbleiter-Endlagenschalter mit 2-Farben-Anzeige können montiert werden.
• Gummi-Endlagendämpfung / Luftdämpfung.
• Viele Sonderanfertigungen erhältlich.

Hauptmerkmale

• Standardmäßig doppeltwirkend und einstäbig.<LI>Kolbenstangenabmessungen: 6, 10, 16 (mm)<LI>Hublängen von 15 mm bis 400 mm, abhängig von der Kolbenstangenabmessung.<LI>Montagearten: Grundmontage, Fußmontage, Stirnflansch, Doppel-Gabel.<LI>Teilenummern mit Kolbenstangenhalterung und/oder Gelenkhalterung erhältlich.<LI>Verschiedene Schalter und verschiedene Kabellängen.

Spezifikationen

• Magnet: D (integriert)
• Montage: B (Grundmontage)
• Kolbenstangenabmessung: 10 mm
• Hub: 35
• Dämpfung: Gummidämpfung
• Kopfkappe: Senkrecht zur Kolbenstangenachse
• Gelenkhalterung: Keine
• Kolbenstangenhalterung: Keine
• Endlagenschalter: Kein Schalter
• Anschlusskabel oder vorkabelierter Stecker: 0,5 m (oder kein Kabel bei keinem Schalter)
• Anzahl: 2 Stk. (oder keine bei keinem Schalter)
• Montage des Endlagenschalters: B (Bandschalter)
• Kolbenstangenendoptionen: Keine

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
