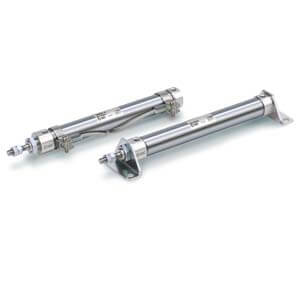

C(D)J2-Z, Luftzylinder, doppeltwirkend, einstöbig – CDJ2B10-45RZ-B

• Runder Luftzylinder, als ein- oder doppeltwirkend, mit ein- oder zwei Kolbenstangen, nicht drehbar, zur direkten Montage und mit integriertem Strömungsregler erhältlich.
• Kolbenstängendurchmesser (mm): 6, 10 und 16.
• Hublängen bis zu 400 mm.
• Viele Kopfkappen und Halterungen als Standard erhältlich.
• Feinjustierung der Position des Endlagenschalters durch Lösen einer einzigen Schraube.
• Halbleiter-Endlagenschalter mit 2-Farben-Anzeige können montiert werden.
• Gummipuffer / Luftdämpfung.
• Viele Sonderanfertigungen erhältlich.

Hauptmerkmale

• Standardmäßig doppeltwirkend mit einer Kolbenstange.<LI>Kolbenstängendurchmesser: 6, 10, 16 (mm)<LI>Hublängen von 15 mm bis 400 mm, abhängig vom Kolbenstängendurchmesser.<LI>Montage: Grundmontage, Fußmontage, Stirnflansch, Doppel-Gabel.<LI>Teilenummern mit Kolbenstangenhalterung und/oder Gelenkhalterung erhältlich.<LI>Verschiedene Schalter und verschiedene Kabellängen.

Spezifikationen

• Magnet: D (integriert)
• Montage: B (Grundmontage)
• Kolbenstängendurchmesser: 10 mm
• Hub: 45
• Dämpfung: Gummipuffer
• Kopfkappe: R (axial)
• Gelenkhalterung: Keine
• Kolbenstangenhalterung: Keine
• Endlagenschalter: Kein Schalter
• Fühlerkabel oder vorgefertigter Anschluss: 0,5 m (oder kein Anschluss, wenn kein Schalter vorhanden ist)
• Anzahl: 2 Stk. (oder keine, wenn kein Schalter vorhanden ist)
• Montage des Endlagenschalters: B (Bandschalter)
• Kolbenstangenoptionen: Keine
