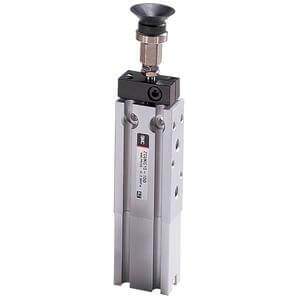

ZC(D)UK, Kompaktzylinder mit Vakuum-Saugdüse – ZCDUKQ25-40D

• Die Serie ZCUK ist ein nicht-drehbarer Freigabezylinder für Vakuumanwendungen. Die ZCUK wurde entwickelt, indem ein Vakuumkanal in der Kolbenstange des CUK-Zylinders vorgesehen wurde, um die Montage eines Vakuumsaugers am Ende der Kolbenstange zu ermöglichen. Eine Führung gehört zur Standardausrüstung. Vakuumsauger sind mit Saugerdurchmessern von ø2 bis ø50 erhältlich. Kappen- oder kolbenstangenseitiger Anschluss ist kolbenstangenseitig verfügbar. Die Serie ZCUK ist in 5 Kolbendurchmessern erhältlich.

Spezifikationen

• Magnet: D (mit eingebautem Magnet)
• VAC-seitiges Rohr/Form des Kolbenstangenendes: Q (Kolbenstangenanschluss/Außengewinde)
• Kolbendurchmesser: 25mm
• Anschlussgewinde: M5x0.8 (Bohrung 10, 16, 20, 25), Rc1/8 (Bohrung 32)
• Hub: 40mm
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder vorgefertigter Stecker: 0,5m (bzw. keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)
