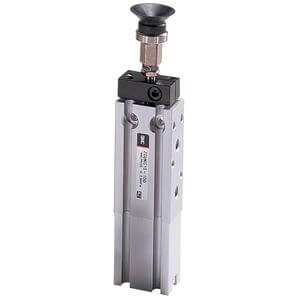

ZC(D)UK, freier Montagezylinder mit Vakuumpad – ZCDUKC10-30D

• Die Serie ZCUK ist ein rotationsfreier, frei montierbarer Zylinder für Vakuumanwendungen. Der ZCUK wurde entwickelt, indem ein Vakuumkanal in der Kolbenstange des Zylinders der Serie CUK vorgesehen wurde, sodass ein Vakuumsauger am Ende der Kolbenstange montiert werden kann. Eine Führung ist standardmäßig enthalten. Vakuumsauger sind mit Saugerdurchmessern von ø2 bis ø50 erhältlich. Die Anschlüsse für die Kopf- oder Kolbenseite sind auf der Kolbenstangenseite verfügbar. Die Serie ZCUK ist mit 5 Kolbendurchmessern erhältlich.

Technische Daten

• Magnet: D (integrierter Magnet)
• VAC-Seite, Schlauch-/Kolbenstangenende: C (Anschluss auf der Kopfseite/Außengewinde)
• Kolbendurchmesser: 10 mm
• Anschlussgewinde: M5x0,8 (Kolbendurchmesser 10, 16, 20, 25), Rc1/8 (Kolbendurchmesser 32)
• Hub: 30 mm
• Automatischer Schalter: Kein Schalter
• Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m (entfällt bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (entfällt bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: ZCDUKC10-30D
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
