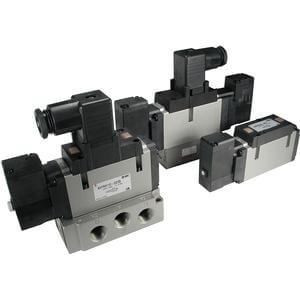

VFR3000, Steck- und Nicht-Steckertypen, metrisch | VFR3410-5D-Q

5/2-WEGE-MAGNETVENTIL

Die Serie VFR besteht aus 5-Wege-Magnetventilen mit vorgesteuerter Gummimembran und grundplattenmontierten Ventilblöcken, die in steckbarer und nicht steckbarer Ausführung erhältlich sind. Die Anschlussgrößen reichen von 1/8 bis 1/2, wobei die Gewindearten Rc(PT), NPTF & G(PF) verfügbar sind. Zudem sind verschiedene Optionen erhältlich.

Merkmale

• VFR3000, steckbare & nicht steckbare Ausführungen
• Maximaler Betriebsdruck: bis zu 0,9 MPa
• Umgebungs- & Medientemperatur: max. 50 °C
• Handhilfsbetätigung: nicht einrastende Druckausführung.

Technische Daten

• Teilenummer: VFR3410-5D-Q
• Artikelnummer: 02954880
• Steuerung: interne Vorsteuerung
• Funktion: 4 (3-Stellung Mittelstellung entlüftet)
• Q: Q (CE-gekennzeichnet)
• Funkenlöschung: keine
• Spannung: 5 (24 V DC)
• Anschlussgröße: ohne Grundplatte
• Option: 0 (Standard)
• Gehäuseoption: 1 (nicht steckbar, gemeinsamer elektrischer Anschluss)
• Anschlusskabel: D (DIN-Stecker)
• Handhilfsbetätigung: nicht einrastende Druckausführung (bündig)
• Gewinde: Rc (PT) (oder keine Angabe)
• Lieferzeit: 26 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Bedienungsanleitung
• Installationsanleitung
