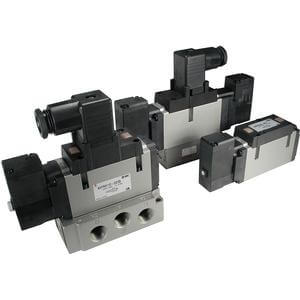

VFR3000, Steck- und Nicht-Steckertypen, metrisch | VFR3310-5D-Q

5/2-WEGE-MAGNETVENTIL

Die Serie VFR besteht aus 5-Wege-Magnetventilen mit vorgesteuerter, elastomergedichteter Bauweise und grundplattenmontierten Ventilblöcken, die sowohl mit als auch ohne Steckanschluss erhältlich sind. Die Anschlussgrößen reichen von 1/8 bis 1/2 mit verfügbaren Gewindearten Rc(PT), NPTF & G(PF). Verschiedene Optionen sind ebenfalls erhältlich.

Merkmale

• VFR3000, Ausführungen mit und ohne Steckanschluss
• Maximaler Betriebsdruck: bis zu 0,9 MPa
• Umgebungs- und Medientemperatur: Max. 50 °C
• Handhilfsbetätigung: tastend.

Technische Daten

• Teilenummer: VFR3310-5D-Q
• Artikelnummer: 02954879
• Vorsteuerung: Intern vorgesteuert
• Funktion: 3 (3-Stellungsventil, Mittelstellung geschlossen)
• Q: Q (CE-gekennzeichnet)
• Überspannungsschutz: Ohne
• Spannung: 5 (24 V DC)
• Anschlussgröße: ohne Grundplatte
• Option: 0 (Standard)
• Gehäuseoption: 1 (Ohne Steckanschluss, gemeinsamer elektrischer Anschluss)
• Anschlussleitung: D (DIN-Stecker)
• Handhilfsbetätigung: tastend (bündig)
• Gewinde: Rc (PT) (oder keine Angabe)
• Lieferzeit: 26 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Bedienungsanleitung
• Installationsanleitung
