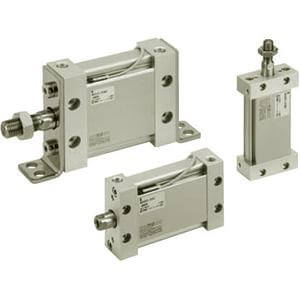

M(D)U Plattenzylinder, doppelt wirkend, einfachwirkende Kolbenstange mit Nut für Magnetschalter – MDUB32TF-40DMZ

• Der MU-Plattenzylinder bietet mit seiner elliptischen Bauform eine flache Bauweise bei gleichbleibender Kraftabgabe. Der MU-Zylinder kann den Bedarf an höheren Betriebsdrücken, die bei herkömmlichen Flachzylindern erforderlich sein könnten, eliminieren. Die ovale Kolbenform bietet zudem eine inhärente Verdrehsicherung ohne die Notwendigkeit einer abgeflachten Kolbenstange, was zu einer längeren Lebensdauer von Lager und Dichtung führt.

Hauptmerkmale

• Plattenzylinder, doppeltwirkend, durchgehende Kolbenstange.
• Geringerer Montageaufwand für den Schalter.
• Der Sensor steht nicht über.
• Sensoren können in vier Richtungen montiert werden.
• Bis zu 62 % schmalere Bauweise.

Spezifikationen

• Magnet: D (integriert)
• Befestigung: B (Grundausführung)
• Größe: 32 (entspricht Kolbenfläche Ø32)
• Anschlussgewinde: TF (G)
• Hub: 40
• Kolbenstangenende: M (Außengewinde)
• Sensor: Ohne
• Drahtlänge oder vorverdrahteter Stecker: 0,5 m (bzw. entfällt bei Ausführung ohne Sensor)
• Anzahl: 2 Stk. (bzw. entfällt bei Ausführung ohne Sensor)
