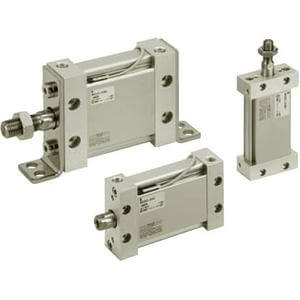

M(D)U Plattenzylinder, doppeltwirkend, durchgehende Kolbenstange mit Nut für Sensorschiene – MDUB25-150DMZ

• Der MU-Plattenzylinder bietet durch seine elliptische Bauform ein flaches Profil bei gleichbleibender Kraftausgabe. Der MU-Zylinder macht höhere Betriebsdrücke, wie sie bei herkömmlichen Flachzylindern erforderlich sein können, überflüssig. Die ovale Kolbenform bietet zudem eine integrierte Verdrehsicherung, ohne dass eine abgeflachte Kolbenstange erforderlich ist, was die Lebensdauer von Lager und Dichtung erhöht.

Hauptmerkmale

• Plattenzylinder, doppeltwirkend, durchgehende Kolbenstange.
• Geringerer Arbeitsaufwand bei der Schaltermontage.
• Sensor ragt nicht über das Gehäuse hinaus.
• Montage der Sensoren in vier Richtungen möglich.
• Bis zu 62 % Breitenreduzierung.

Spezifikationen

• Magnet: D (integriert)
• Befestigung: B (Grundausführung)
• Größe: 25 (entspricht Ø25 Kolbenfläche)
• Anschlussgewinde: M-Gewinde
• Hub: 150
• Kolbenstangenende: M (Außengewinde)
• Sensor: ohne
• Anschlusskabel oder steckbare Ausführung: 0,5 m (bzw. ohne bei Ausführung ohne Sensor)
• Anzahl: 2 Stk. (bzw. ohne bei Ausführung ohne Sensor)
