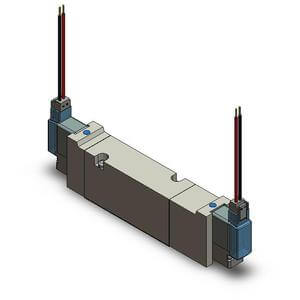

VQZ**5*, Серия 1000/2000/3000, 5-пътен електромагнитен разпределител, С монтаж на основа | VQZ3551B-5MO1-Q

5 PORT SOLENOID VALVE

Електромагнитните пневморазпределители серия VQZ с монтаж на основа съчетават удобство с издръжливост и производителност в по-традиционен начин на монтаж. Електромагнитните пневморазпределители серия VQZ с портове в корпуса съчетават гъвкавост с висока производителност и дълъг живот в линеен тип корпус.

Характеристики

• Флуид: въздух/инертен газ
• Диапазон на работното налягане: 0.1 - 0.7MPa
• (тип за високо налягане 1.0MPa)
• Ефективна площ mm 2 (Cv):
• метално уплътнение 2.2 (0.12) - 16.2 (0.9); гумено уплътнение 3.6 (0.2) - 21.6 (1.2)
• Номинално напрежение на бобината: 12, 24VDC;
• 100, 110, 200, 220VAC
• Време за реакция (ms) стандартно 1W, високо налягане 1.5W:
• метално уплътнение 25 или по-малко; гумено уплътнение 30 или по-малко
• Температура на околната среда и на флуида: -10 to 50° C

Технически характеристики

• Каталожен номер: VQZ3551B-5MO1-Q
• Номер на артикула: 02991588
• Серия: 3 (VQZ3000)
• Функция: B (бърза реакция 0.9W – само DC)
• Q: Q (с CE маркировка)
• Комбиниран символ: 5 (3 позиции, център под налягане)
• Тип уплътнение: 1 (гумено уплътнение)
• Съответствие с IP65: No
• Размер на присъединяването: Без основа
• Напрежение на бобината: 5 (24VDC)
• Кабел: MO (M-щекер без конектор)
• Ръчно управление: Тип с натискане без фиксиране
• Срок за доставка: 29 дни
• Страна на произход: JP

Документи

• Каталог
• CAD модел (STEP)
• Ръководство за експлоатация
• Ръководство за монтаж
• CE сертификат
• CE сертификат 2
• CE сертификат 3
