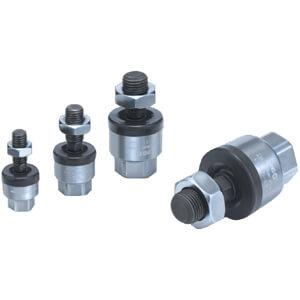

JC, Плаващо съединение, Полустандартен, Олекотен тип – JC63-16-200

• С радост обявяваме появата на серия JC – леко плаващо съединение, което допълва съществуващата ни гама за пневматични цилиндри. Основна характеристика е алуминиевият корпус на JC, който осигурява до 30% по-малко тегло, намалявайки инерционните сили и страничните натоварвания върху задвижванията по време на работа. Съединението е защитено и с прахозащитен капак, който удължава експлоатационния му живот. С ъгъл на завъртане ±5° и допустима ексцентричност от ±0,5 до 1mm, JC е проектирано да компенсира всяко несъосяване, което може да възникне между детайла и цилиндъра. Тази способност за поемане на отклонения намалява износването на цилиндрите и удължава срока им на служба. Може да работи при максимална сила на опън/натиск 3100N за цилиндри с диаметри от 20 до 63mm и с размери на резбата от M8x1,25 до M18x1,5. Серията JC е идеална за всеки пневматичен цилиндър, при който съединението трябва да поема разцентроване или загуба на успоредност между цилиндъра и задвижвания обект.

Документи

• Каталог (PDF)
• CAD модел
• Ръководство за експлоатация
