Подготовка на сгъстен въздух: филтриране, изсушаване и регулиране
Повечето откази в пневматиката започват от самия въздух: вода, масло и частици от компресора стигат до вентилите и цилиндрите и съкращават живота им. Правилната подготовка на въздуха – филтриране, изсушаване, регулиране и, където е нужно, омасляване – е най-евтината застраховка за една пневматична инсталация. Тази страница обяснява етапите, класовете на чистота и компонентите SMC за всеки от тях.
Какво съдържа сгъстеният въздух
Атмосферният въздух съдържа водна пара, прах и въглеводороди. При сгъстяване до 7 bar концентрацията и на трите нараства около осем пъти, а компресорът добавя собствено масло и топлина. Когато въздухът се охлажда в тръбата, водата кондензира. Резултатът, който стига до машина без подготовка, е влажен, леко мазен аерозол с фини частици – точно това, което уплътненията, шибърите и датчиците не понасят.
ISO 8573-1 определя класове на чистота за частици, вода (точка на оросяване под налягане) и масло. Типична спецификация за обща пневматика е клас 7.4.4 или по-добър; за КИП, бояджийни, хранителни и фармацевтични приложения класовете са по-строги – обикновено точка на оросяване +3 °C или по-ниска и масло под 0,1 mg/m³.
Веригата на подготовка
1. Филтрация на главната магистрала
Непосредствено след компресора и ресивера магистралният филтър (AFF) отделя основната вода и частиците до няколко микрона и защитава всичко след себе си, включително изсушителя.
Магистрални филтри AFF →2. Изсушаване
Хладилните изсушители (IDF) постигат точка на оросяване +3 °C за целия завод. Мембранните изсушители (IDG) са компактни, не изискват електричество и са идеални за изсушаване на място при една машина или датчик.
Изсушители →3. FRL при машината
При всяка машина: филтър (AF), регулатор (AR) и – само ако е необходимо – омаслител (AL). Модулната серия AC-D ги обединява в един блок с обща конзола и манометър.
Блокове за подготовка на въздух →4. Фина филтрация
Маслоотделителите (AFM, 0,3 µm) и микромаслоотделителите (AFD, 0,01 µm) отстраняват маслен аерозол за КИП въздух, пръскане и чувствителна електроника.
Маслоотделители →5. Регулиране на налягането
Стандартни регулатори за машини, прецизни регулатори (IR) за изпитателни стендове и КИП, електропневматични регулатори (ITV), когато заданието идва от PLC.
Регулатори →6. Безопасно пускане
Вентилите за плавно пускане (AV) подават налягане постепенно след аварийно спиране, а вентилите за изпускане на остатъчното налягане обезвъздушават машината безопасно за поддръжка.
Вентили за плавно пускане →Избор на подходящия клас подготовка
| Приложение | Препоръчана подготовка | Типични компоненти SMC |
|---|---|---|
| Обща машинна пневматика (цилиндри, вентили) | Магистрален филтър + хладилен изсушител + филтър 5 µm и регулатор при машината | AFF, IDF, AF-D + AR-D или AW-D |
| КИП въздух, датчици, прецизни регулатори | Както по-горе + маслоотделител 0,3 µm | AFM-D, серия IR |
| Боядисване, контакт с храни, чисти помещения | Микромаслоотделител 0,01 µm + отстраняване на миризми при нужда | AFD-D, AMD, мембранен изсушител IDG на място |
| Обдухване, почистващи дюзи | Филтрация за защита на дюзата; енергоспестяващи вентили за обдухване | AF-D, вентили за обдухване |
| Омасляеми инструменти и стари цилиндри | Омаслител след регулатора, оразмерен за реалния разход | омаслители AL-D |
Да се омаслява или не? Съвременните цилиндри и вентили на SMC са смазани за целия си живот и трябва да работят със сух въздух. Веднъж омаслена система трябва да остане омаслена, защото маслото отмива заводската грес. Използвайте омаслител само за компоненти, които изрично го изискват, и никога преди изсушител, датчик или вакуумен ежектор.
Контролен списък за оразмеряване
- Дебит. Съберете разхода на всички задвижвания, които могат да се движат едновременно, и добавете 20–30 % резерв. Размерите на филтри и регулатори (AF20 … AF60) се избират по дебит при работното налягане, а не по размер на резбата.
- Пад на налягане. Всеки елемент „струва“ налягане. Дръжте общия пад през FRL под 0,3 bar при номинален дебит, иначе машината ще работи бавно, когато компресорът е в долния край на диапазона си.
- Точка на оросяване. За външни или неотопляеми зони точката на оросяване трябва да е под най-ниската температура, която тръбата вижда, иначе водата кондензира в линията.
- Тип дренаж. Автоматични дренажи (N.O. или N.C.) на магистралните филтри и на всеки филтър при машината във влажен климат; ръчни дренажи само там, където някой наистина ще ги отваря.
- Материали. Поликарбонатните чаши са стандарт; метални чаши или предпазители при висока температура, химикали или външен монтаж.
- Мониторинг. Индикатор за диференциално налягане на филтрите и цифров пресостат след регулатора казват на оператора кога да действа.
Често задавани въпроси
Трябва ли ми изсушител, ако вече имам филтри?
Филтрите отделят течна вода и частици, но не и водна пара. Парата кондензира по-късно – когато въздухът се охлади в дълга тръба, студен цех или разширяващ се вентил. Ако виждате вода в чашите или при изпускателните отвори, нужен е изсушител – хладилен за завода или мембранен за една критична машина.
Каква е разликата между AW и AF + AR?
AW е филтър-регулатор – двете функции в едно тяло, по-къс и по-евтин. AF + AR като отделни модули дават по-голям капацитет на филтъра и позволяват между тях да се вмъкне маслоотделител. За повечето машини AW е достатъчен; при голям дебит или фина филтрация използвайте отделни модули.
Кой размер филтър за моята машина?
Изберете по дебит, а не по резба. Ориентировъчно: AF20 до около 250 l/min, AF30 до 750, AF40 до 1 500, AF50 до 4 000 l/min (ANR) при 7 bar; AF60 над това. Изпратете ни общия разход и ще потвърдим размера и пада на налягане.
Могат ли модулните блокове AC-D да се комбинират с други модули?
Да. Фамилията AC-D използва обща система от дистанционери и конзоли, така че филтър-регулатор, маслоотделител, вентил за плавно пускане, пресостат и омаслител могат да се сглобят в един блок в реда, който приложението изисква.
Подбрани продукти за това приложение
Примерни кодове от нашия каталог. Пълният избор е в колекциите по-горе.
AFF40-F02D-D
AFF20~60-D, Магистрален филтър

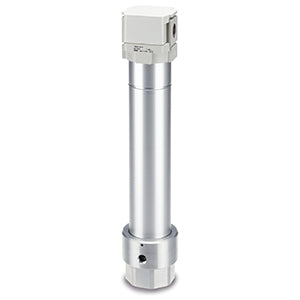

IDG30-F03-D
Мембранен изсушител на въздух с модулно свързване
AF30-F03D-D
AF20-D to AF60-D, Въздушен филтър
AR30-F03E-D
AR20-D to AR60-D, Регулатор и регулатор с функция за обратен поток
AMD30-F03D-L-D
AMD20~40, Микро маслоотделител

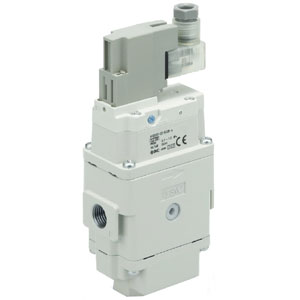

AV3000-F03-5DO-A
AV2000/3000/4000/5000-A, Клапан за плавен старт
