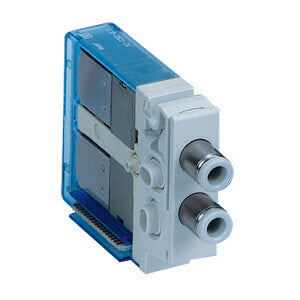

Répondant aux demandes de l’industrie électronique et des semi-conducteurs pour un bloc répartiteur compact avec électrovannes 3/2 intégrées, nous avons le plaisir de lancer notre nouveau bloc répartiteur intégré série VV100. Conçu pour gagner de l’espace et faciliter l’utilisation, il intègre ingénieusement deux électrovannes 3/2 simples dans chaque station de vanne, réduisant ainsi les dimensions globales du bloc. Grâce à cette conception unique, les blocs répartiteurs VV100 peuvent désormais atteindre une longueur de 146,4 mm, il suffit de modifier la longueur de la tige de liaison du bloc et d’ajouter ou de retirer le nombre de stations de vannes à enficher (connecteur D-sub) ou câblées. L’économie d’énergie a également été prise en compte, car les électrovannes peuvent être commandées avec un circuit économe en énergie, réduisant la consommation de 0,4 W en standard à seulement 0,15 W avec le modèle à fonctionnement continu. De plus, chaque vanne pouvant être fermée manuellement, une maintenance en toute sécurité est garantie. La série VV100 convient à un montage direct ou sur support et peut également accueillir diverses tailles de tuyauterie, y compris nos raccords pneumatiques miniatures à emboîtement en ligne de 2 mm.
Caractéristiques
- Électrovanne 3/2.
- À enficher.
- Différentes options de tuyauterie.
- Avec interrupteur.
Spécifications
- Référence : V120-D5NCZ-L4
- Type d’actionnement : 2 [Normalement ouverte (N.O.)]
- Tension nominale : 5 (24 VCC)
- Taille des ports d’entrée/sortie 2a/2b : L4 [raccord pneumatique à emboîtement en ligne ø4 (entrée par le haut)]
- Nombre d’électrovannes : D [2 pièces (double électrovanne)]
- Suppresseur de parasites/surtension : Z [avec suppresseur de parasites/surtension (type polarité]
- Spécification commune : N (commun négatif)
- Câblage de l’électrovanne simple : câblage simple
- Spécification de la bobine : standard
- Entrée du connecteur : C (spécialement conçue pour un câblage centralisé)
