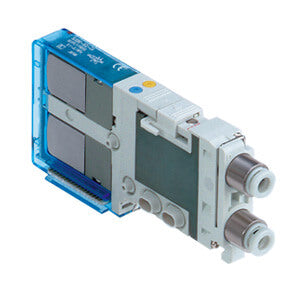

SJ, Électrovanne 4 ports | SJ2A60-5CU-C2

ÉLECTROVANNE 4 VOIES

Initialement développées pour l’industrie des semi-conducteurs, les dernières électrovannes 4 voies de type cassette SJ2000/3000 de SMC permettent aux fabricants de machines spécialisées de réaliser des économies d’espace et d’énergie. Disponibles en deux tailles compactes, les électrovannes SJ2000 ne mesurent que 7,5 mm de largeur, tandis que le modèle plus grand, SJ3000, ne mesure que 10 mm. Ces nouvelles électrovannes 4 voies sont conçues sous forme de cassette et utilisent un connecteur à carte. Presque 40 % plus petites que les électrovannes de la série SZ existante de SMC, les électrovannes SJ2000 et SJ3000 peuvent être combinées dans le même collecteur, qui peut accueillir jusqu’à 24 stations et 32 électrovannes. Compatibles avec les unités d’interface série pour les protocoles CC-Link et DeviceNet, elles sont dotées d’un mécanisme de verrouillage spécial qui garantit qu’elles restent solidement verrouillées ensemble et empêche toute commande accidentelle du dispositif de commande manuelle. La facilité d’entretien est assurée par l’ajout, le retrait et le remplacement simples de stations individuelles, ainsi que par un interrupteur de coupure d’alimentation permettant de désalimenter chaque électrovanne individuellement pour l’ajuster ou la remplacer facilement. Les premières études indiquent que les électrovannes SJ2000 et SJ3000 offrent des économies d’énergie impressionnantes allant respectivement jusqu’à 62 % et 75 % par rapport aux électrovannes de la série SZ existante de SMC.

Caractéristiques

• Largeur de l’électrovanne : 7,5 mm
• Débit : jusqu’à 68 l/min
• Poids de l’électrovanne : 41 à 50 g
• Consommation électrique : 0,23 W (avec circuit d’économie d’énergie)
• Tension nominale de la bobine : 12 à 24 V CC.

Spécifications

• Référence : SJ2A60-5CU-C2
• Numéro d’article : 00435496
• Type d’actionnement : A (électrovanne double 3 voies : NF/NF)
• Spécification du pilote : pilote interne
• Clapet anti-retour de contre-pression : sans
• Spécification de la bobine : standard
• Tension nominale : 5 (24 V CC)
• Spécification commune : +COM
• Entrée du connecteur : C (spécialement conçue pour un câblage centralisé)
• Suppresseur de tension de ligne/de surtension : U [avec suppresseur de tension de ligne/de surtension (type non polarisé)]
• Avec interrupteur : aucun
• Commande manuelle : type poussoir sans verrouillage
• Taille des orifices A et B : C2 (raccord à emboîtement droit ø2)
• Câblage d’électrovanne simple : câblage simple (aucun pour électrovanne simple 2 positions et 3/4 positions)
• Délai de livraison : 3 jours
• Pays d’origine : JP

Documents

• Catalogue
• Modèle CAO (STEP)
• Manuel d’utilisation
• Manuel d’utilisation 2
• Manuel d’installation
• Certificat CE
