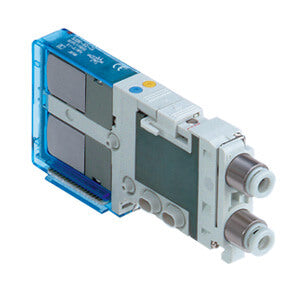

SJ, Électrovanne 4 orifices | SJ2160-5CU-C2

DISTRIBUTEUR ÉLECTROMAGNÉTIQUE 4/2

Développés à l'origine pour l'industrie des semi-conducteurs, les derniers distributeurs électromagnétiques à cassette 4 voies série SJ2000/3000 de SMC permettent aux constructeurs de machines spécialisées de réaliser des économies d'espace et d'énergie. Disponibles en deux tailles compactes, le modèle SJ2000 mesure seulement 7,5 mm de large tandis que le modèle SJ3000 mesure 10 mm. Ces nouveaux distributeurs 4 voies ont été conçus sous forme de cassette et utilisent un connecteur de type carte. Avec une taille inférieure de près de 40 % et 30 % respectivement à celle de la série SZ existante de SMC, les SJ2000 et SJ3000 peuvent être combinés sur le même bloc, qui peut comporter jusqu'à 24 stations et 32 solénoïdes. Compatibles avec les unités d'interface série pour les protocoles CC-Link et DeviceNet, les distributeurs disposent d'un mécanisme de verrouillage spécial garantissant leur maintien sécurisé et empêchant toute activation accidentelle de la commande manuelle. La facilité de maintenance est assurée par l'ajout, le retrait et le remplacement simples de chaque station de distribution ; de plus, grâce à un interrupteur de coupure de l'alimentation, chaque distributeur peut être mis hors tension individuellement pour permettre les réglages et le remplacement. Les premières recherches indiquent que les distributeurs SJ2000 et SJ3000 offrent des économies d'énergie impressionnantes allant jusqu'à 62 % et 75 % respectivement par rapport à la série de solénoïdes SZ existante de SMC.

Caractéristiques

• Largeur du distributeur : 7,5 mm
• Débit : jusqu'à 68 l/min
• Poids du distributeur : 41 - 50 g
• Consommation électrique : 0,23 W (avec circuit d'économie d'énergie)
• Tension nominale de la bobine : 12 - 24 VCC.

Spécifications

• Référence : SJ2160-5CU-C2
• Numéro d'article : 00144304
• Type de commande : 1 (2 positions, solénoïde simple)
• Spécification du pilotage : Pilotage interne
• Clapet anti-retour de contre-pression : Sans
• Spécification de la bobine : Standard
• Tension nominale : 5 (24V CC)
• Spécifications communes : +COM
• Entrée de connecteur : C (Dédié au câblage centralisé)
• Voyant/parasurtenseur : U [Avec voyant/parasurtenseur (type non polarisé)]
• Avec interrupteur : Aucun
• Commande manuelle : Type bouton-poussoir non verrouillable
• Taille d'orifice A, B : C2 (Raccord instantané ø2, droit)
• Câblage solénoïde simple : Câblage simple (aucun pour solénoïde simple 2 positions et 3/4 positions)
• Délai de livraison : 19 jours
• Pays d'origine : JP

Documents

• Catalogue
• Modèle CAO (STEP)
• Manuel d'utilisation
• Manuel d'utilisation 2
• Manuel d'installation
• Certificat CE
