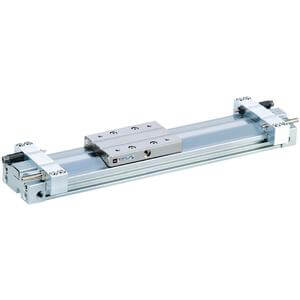

- La série de cylindres sans tige à articulations mécaniques MY3 offre une grande fonctionnalité avec une hauteur et une longueur réduites. La forme unique du piston permet de réduire la hauteur et la longueur ainsi que d’agencer de manière pratique les conduits communs, le mécanisme d’amortissement et le mécanisme de positionnement. Cela a permis une miniaturisation et une réduction de poids considérables.
Caractéristiques principales
- Type court de base (butée en caoutchouc) et type standard de base (amortissement pneumatique)
- Diamètres de piston applicables : 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm et 63 mm
- Raccordement facile avec guide externe.
- Montage vertical et latéral possible.
- Grande fonctionnalité avec hauteur et longueur réduites.
Spécifications
- Type : B (type standard - amortissement pneumatique)
- Diamètre de piston : 16 mm
- Filetage des orifices : Rc
- Course : 500
- Unité de réglage de la course : sans unité de réglage
- Capteur automatique : sans capteur
- Fil à l’air libre ou connecteur pré-câblé : 0,5 m (ou aucun dans le cas d’une configuration sans capteur)
- Nombre : 2 pièces (ou aucun dans le cas d’une configuration sans capteur)
Informations complémentaires
- Référence : MY3B16-500
- Délai (jours) : 5
- Quantité minimale de commande : 1
- Pays d’origine : JP
- Code TARIC : 8479899790
