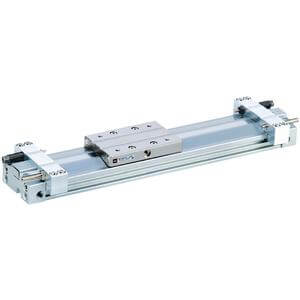

La série de vérins sans tige à accouplement mécanique MY3 offre une grande fonctionnalité tout en réduisant la hauteur et la longueur. La forme de piston spécialement conçue permet de réduire la hauteur et la longueur, tout en facilitant l’agencement des passages de tuyauterie communs, du mécanisme d’amortissement et du mécanisme de positionnement. Cela a permis de réduire considérablement la taille et le poids.
Caractéristiques principales
Sans unité de réglage de course
Type court de base (tampon en caoutchouc) et type standard de base (amortissement pneumatique)
Alésages disponibles : 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm et 63 mm
Raccordement facile à un guidage externe.
Montage vertical et latéral possible.
Grande fonctionnalité avec une hauteur et une longueur réduites.
Caractéristiques techniques
Type : A (type court – amortissement par tampon en caoutchouc)
Alésage : 63 mm
Filetage des orifices : TF (filetage G)
Course : 1800
Unité de réglage de course : gauche : sans unité ; droite : sans unité
Détecteur : aucun détecteur
Câble de sortie ou connecteur précâblé : 0,5 m (ou aucun en l’absence de détecteur)
Quantité : 2 pièces (ou aucune en l’absence de détecteur)
