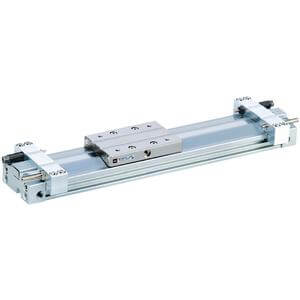

La série de cylindres sans tige à articulations mécaniques MY3 offre une grande fonctionnalité avec une hauteur et une longueur réduites. La forme du piston, conçue de manière unique, permet de réduire la hauteur et la longueur ainsi que d’agencer de manière pratique les passages de tuyauterie communs, le mécanisme d’amortissement et le mécanisme de positionnement. Cela a permis une miniaturisation et une réduction de poids considérables.
Caractéristiques principales
Sans unité de réglage de course
Type court de base (butée en caoutchouc) et type standard de base (coussin d’air)
Diamètres de piston applicables : 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm et 63 mm
Raccordement facile avec guide externe.
Montage vertical et latéral possible.
Grande fonctionnalité avec hauteur et longueur réduites.
Spécifications
Style : A (Type court - Amortissement en caoutchouc)
Diamètre de piston : 63 mm
Filetage des raccords : TF (Filetage G)
Course : 1400
Unité de réglage de course : Gauche : sans unité ; Droite : sans unité
Capteur automatique : Sans capteur
Fil de raccordement ou connecteur pré-câblé : 0,5 m (ou aucun dans le cas d’une absence de capteur)
Nombre : 2 pièces (ou aucun dans le cas d’une absence de capteur)
