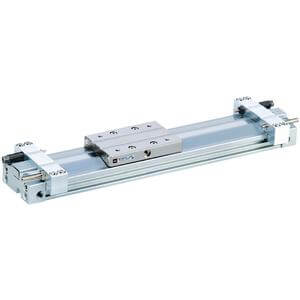

- La série de vérins sans tige à accouplement mécanique MY3 offre de grandes fonctionnalités tout en réduisant la hauteur et la longueur. La forme du piston, conçue de manière unique, permet de réduire la hauteur et la longueur, ainsi que de disposer de façon pratique les passages de tuyauterie communs, le mécanisme d’amortissement et le mécanisme de positionnement. Cela a permis une miniaturisation et une réduction du poids considérables.
Caractéristiques principales
- Sans unité de réglage de la course
- Type court de base (butée en caoutchouc) et type standard de base (coussin d’air)
- Diamètres d’alésage disponibles : 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm et 63 mm
- Raccordement facile à un guidage externe.
- Montage vertical et latéral possible.
- Grandes fonctionnalités avec une hauteur et une longueur réduites.
Caractéristiques techniques
- Modèle : A (type court — amortissement par butée en caoutchouc)
- Diamètre d’alésage : 20 mm
- Filetage des orifices : Rc : ø25, ø40, ø50, ø63 / filetage M : ø16
- Course : 800
- Unité de réglage de la course : gauche : sans unité ; droite : sans unité
- Détecteur automatique : aucun détecteur
- Câble de raccordement ou connecteur précâblé : 0,5 m (ou aucun en l’absence de détecteur)
- Nombre : 2 pièces (ou aucun en l’absence de détecteur)
Informations complémentaires
- Référence : MY3A20-800
- Délai de livraison (jours) : 6
- Quantité minimale de commande : 1
- Pays d’origine : CZ
- Code TARIC : 8479899790
