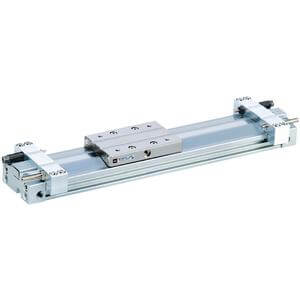

- La série de vérins sans tige à accouplement mécanique MY3 offre de hautes performances tout en réduisant la hauteur et la longueur. La forme du piston, conçue de manière unique, permet de réduire la hauteur et la longueur, ainsi que d’agencer efficacement les passages de tuyauterie communs, le mécanisme d’amortissement et le mécanisme de positionnement. Il en résulte une miniaturisation et une réduction de poids considérables.
Caractéristiques principales
- Sans unité de réglage de course
- Type court de base (amortisseur en caoutchouc) et type standard de base (amortissement pneumatique)
- Alésages disponibles : 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm et 63 mm
- Raccordement facile à un guidage externe.
- Montage vertical et latéral possible.
- Hautes performances avec une hauteur et une longueur réduites.
Caractéristiques techniques
- Type : A (type court – amortissement en caoutchouc)
- Diamètre d’alésage : 20 mm
- Filetage des orifices : Rc : ø25, ø40, ø50, ø63 / filetage M : ø16
- Course : 1600
- Unité de réglage de course : gauche : sans unité ; droite : sans unité
- Détecteur magnétique : aucun
- Câble ou connecteur précâblé : 0,5 m (ou aucun en l’absence de détecteur)
- Quantité : 2 pièces (ou aucune en l’absence de détecteur)
Informations complémentaires
- Référence : MY3A20-1600
- Délai de livraison (jours) : 6
- Quantité minimale de commande : 1
- Pays d’origine : CZ
- Code TARIC : 8479899790
