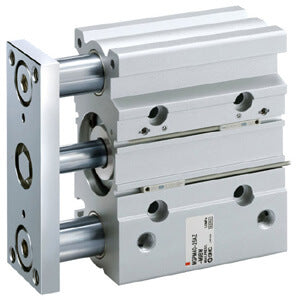

MGP-AZ, vérin compact à guidage intégré, avec amortissement pneumatique – MGPL32TF-75AZ

• Chez SMC, nous avons déployé une version améliorée de notre vérin de guidage de la série MGP, désormais plus compact et doté de nouvelles fonctionnalités. Le nouveau MGP-Z témoigne de notre engagement à investir dans la recherche et le développement continus afin de perfectionner et d’améliorer les performances et les fonctionnalités des produits SMC. Le MGP-Z est jusqu’à 17 % plus léger et permet de gagner de la place grâce à des tiges de guidage plus courtes, sans compromettre la variété des fonctions, la robustesse ni les performances de qualité de la série d’origine. Autre nouveauté importante : les détecteurs magnétiques ronds peuvent désormais être montés directement sur le vérin MGP-Z, sans équerres de montage, ce qui réduit les coûts de main-d’œuvre. Le détecteur magnétique statique bicolore D-M9*W de SMC permet également de limiter le problème récurrent des détecteurs mal positionnés. Le MGP-Z propose de nombreuses options de série, notamment trois types de paliers, quatre conceptions de montage, deux directions de raccordement et des versions sans cuivre ni fluor. Adapté à de nombreux secteurs, dont l’automatisation générale et l’automobile, il convient à diverses applications : poussée et levage en douceur, charge latérale lorsque le vérin sert de butée et subit des chocs, ou réduction du déplacement des plaques.

Caractéristiques principales

• Avec amortissement pneumatique.
• 3 types de paliers au choix : palier lisse, douille à billes et douille à billes de haute précision.
• Compacité et légèreté
• Diamètre d’alésage : 16, 20, 25, 32, 40, 50, 63, 80, 100 (mm)
• Courses de 10 à 400 mm (selon le diamètre d’alésage)
• Les détecteurs magnétiques peuvent être montés sur 2 surfaces.

Caractéristiques techniques

• Type de palier : L (douille à billes)
• Diamètre d’alésage : Ø32 mm
• Type de filetage des orifices : TF [G]
• Course : 75 mm
• Détecteur magnétique : aucun
• Longueur de câble ou connecteur précâblé : 0,5 m [ou aucun en l’absence de détecteur]
• Nombre : 2 pièces [ou aucun en l’absence de détecteur]
• Fabrication sur commande : aucune

Informations complémentaires

• Référence : MGPL32TF-75AZ
• Délai de livraison (jours) : 5
• Quantité minimale de commande : 1
• Pays d’origine : CN
• Code TARIC : 8479899790

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
• Manuel d’utilisation
