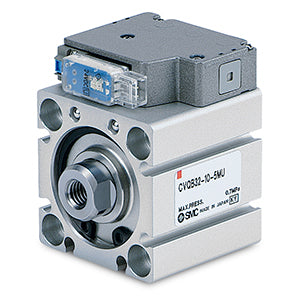

CVQ (ø40 à ø63), Vérin compact avec électrovanne – CVQB40-50-5MO

• Les constructeurs de machines qui utilisent traditionnellement un vérin et une électrovanne pour des applications de poussée et de bridage disposent désormais d'une solution permettant d'économiser de l'espace et du temps grâce au lancement de la nouvelle gamme de vérins à distributeur intégré série CVQ de SMC. Développée initialement pour offrir un système tout-en-un unique combinant vérin compact et distributeur, les ingénieurs du leader mondial SMC ont simplement pris leur vérin compact CQ2 le plus populaire et leur électrovanne V100 pour les intégrer littéralement en une seule unité. En adoptant cette approche innovante, la nouvelle gamme de vérins CVQ offre des gains d'espace considérables, puisqu'il n'est plus nécessaire de prévoir de la place pour le distributeur ou pour le câblage nécessaire. En éliminant le câblage, on obtient également des avantages en termes de performances, tels qu'une réduction de la perte de charge et de la consommation d'air – jusqu'à 37 % par cycle – ainsi qu'une meilleure vitesse de réponse par rapport aux configurations précédentes avec vérin et distributeur séparés. En tant qu'unité monobloc, le nouveau CVQ ne nécessite que trois connexions pneumatiques au lieu des sept requises précédemment, ce qui permet de réduire le temps de travail pour l'installation comme pour la maintenance. Actuellement, la série CVQ combine un vérin compact à double effet, disponible dans des alésages de 32 mm, 40 mm, 50 mm ou 63 mm pour des applications nécessitant une vitesse de vérin comprise entre 50 et 500 mm/s, et une électrovanne 2 positions, étanche aux poussières (IP 40) et disponible en options 24 V ou 12 V basse consommation.

Caractéristiques principales

• Gain de place.
• Économie d'énergie.
• Gain de main-d'œuvre.
• Vitesse de réponse améliorée.
• Différentes directions de raccordement possibles.
• Taille d'alésage (mm) : 40, 50, 63.
• Course (mm) : 5~100.

Spécifications

• Course : 50mm
• Détecteur : Sans détecteur
• Commande manuelle : Type poussoir non verrouillable
• Montage : B (Trou débouchant)
• Taille d'alésage : 40mm
• Connecteur électrique : MO (Connecteur M sans connecteur)
• Fil conducteur ou connecteur précâblé : 0,5m (ou aucun en cas d'absence de détecteur)
• Nombre : 2 pièces (ou aucun en cas d'absence de détecteur)
• Suppresseur de surtension : Sans suppresseur de surtension
• Raccordement : Standard
• Tension nominale : 5 (24 VDC)
• Filetage de port : Rc (Alésage 32 & 40 : M5 ; Alésage 50 & 63 : Rc)
• Option : Standard (Taraudage en bout de tige)

Informations complémentaires

• Référence : CVQB40-50-5MO
• Délai de livraison (jours) : 3
• Quantité minimale de commande : 1
• Pays d'origine : JP
• Code TARIC : 8412310090
