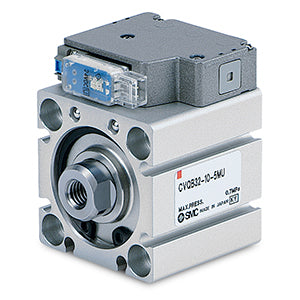

- Les constructeurs de machines qui utilisent traditionnellement un vérin et une électrovanne pour des applications de poussée et de bridage disposent désormais d'une solution permettant un gain d'espace et de temps grâce au lancement de la nouvelle gamme de vérins avec distributeur intégré série CVQ de SMC. Développée initialement pour offrir un système tout-en-un unique combinant vérin et distributeur compacts, les ingénieurs de SMC, leader mondial, ont tout simplement pris leur vérin compact CQ2 le plus populaire et leur électrovanne V100 pour les intégrer littéralement en une seule unité. En adoptant cette approche innovante, la nouvelle gamme de vérins CVQ permet des économies d'espace majeures, puisqu'il n'est plus nécessaire de prévoir de la place pour le distributeur ou pour les tuyauteries correspondantes. L'élimination de la tuyauterie permet également d'obtenir des avantages de performance supplémentaires, tels qu'une réduction de la perte de charge et de la consommation d'air – jusqu'à 37 % par cycle – ainsi qu'une vitesse de réponse améliorée par rapport aux configurations précédentes à vérin et distributeur séparés. En tant qu'unité monobloc, le nouveau CVQ ne nécessite que trois raccordements de tuyauterie au lieu des sept précédemment requis, garantissant ainsi une réduction du temps de main-d'œuvre pour l'installation et la maintenance. Actuellement, la série CVQ combine un vérin compact double effet avec des alésages de 32 mm, 40 mm, 50 mm ou 63 mm pour des applications nécessitant une vitesse de vérin comprise entre 50 et 500 mm/s, et une électrovanne 2 positions, dotée d'une protection contre la poussière IP 40 et disponible en options basse consommation 24 V ou 12 V.
Caractéristiques principales
- Gain de place.
- Économie d'énergie.
- Gain de temps de main-d'œuvre.
- Vitesse de réponse améliorée.
- Différentes directions de raccordement possibles.
- Alésage (mm) : 40, 50, 63.
- Course (mm) : 5~100.
Spécifications
- Course : 5 mm
- Détecteur : Sans détecteur
- Commande manuelle : Type bouton poussoir non verrouillable
- Montage : B (Trou débouchant)
- Alésage : 40 mm
- Connexion électrique : MO (Connecteur M sans connecteur)
- Longueur de câble ou connecteur précâblé : 0,5 m (ou aucun en cas d'absence de détecteur)
- Nombre : 2 pièces (ou aucun en cas d'absence de détecteur)
- Suppresseur de surtension : Sans suppresseur de surtension
- Raccordement : Standard
- Tension nominale : 5 (24 VDC)
- Taraudage : Rc (Alésages 32 & 40 : M5 ; Alésages 50 & 63 : Rc)
- Option : Standard (taraudage en bout de tige)
Informations complémentaires
- Référence : CVQB40-5-5MO
- Délai de livraison (jours) : 3
- Quantité minimale de commande : 1
- Pays d'origine : JP
- Code TARIC : 8412310090
