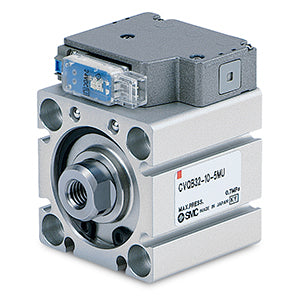

CVQ (ø40 à ø63), Vérin compact avec électrovanne – CVQB40-30-5MO

• Les constructeurs de machines qui utilisent traditionnellement un vérin et une électrovanne pour des applications de poussée et de serrage disposent désormais d'une solution permettant d'économiser du temps et de l'espace grâce au lancement de la nouvelle gamme de vérins à distributeur intégré série CVQ de SMC. Développés initialement pour offrir un système compact tout-en-un vérin/distributeur unique, les ingénieurs de SMC, leader mondial, ont simplement pris leur vérin compact CQ2 le plus populaire et leur électrovanne V100 pour les intégrer en une seule unité. En adoptant cette approche innovante, la nouvelle gamme de vérins CVQ permet des économies d'espace majeures puisqu'il n'est plus nécessaire d'allouer de l'espace pour le distributeur ou pour le raccordement pneumatique nécessaire. L'élimination de la tuyauterie permet également d'obtenir d'autres avantages en termes de performances, tels qu'une réduction de la perte de charge et de la consommation d'air - jusqu'à 37 % par cycle - ainsi qu'une vitesse de réponse améliorée par rapport aux configurations précédentes séparées. En tant qu'unité monobloc, le nouveau CVQ ne nécessite que trois raccordements pneumatiques au lieu des sept requis précédemment, ce qui garantit une réduction du temps de main-d'œuvre pour l'installation et la maintenance. Actuellement, la série CVQ combine un vérin compact à double effet avec des alésages de 32 mm, 40 mm, 50 mm ou 63 mm pour les applications nécessitant une vitesse de vérin comprise entre 50 et 500 mm/s et une électrovanne à 2 positions, dotée d'une protection IP 40 contre la poussière et disponible en options 24 ou 12 V basse consommation.

Caractéristiques principales

• Gain d'espace.
• Économie d'énergie.
• Économie de main-d'œuvre.
• Vitesse de réponse améliorée.
• Différentes directions de raccordement possibles.
• Taille d'alésage (mm) : 40, 50, 63.
• Course (mm) : 5~100.

Spécifications

• Course : 30 mm
• Détecteur : Sans détecteur
• Commande manuelle : Type poussoir sans verrouillage
• Montage : B (trous traversants)
• Taille d'alésage : 40 mm
• Entrée électrique : MO (connecteur M sans connecteur)
• Fil conducteur ou connecteur précâblé : 0,5 m (ou aucun dans le cas d'absence de détecteur)
• Nombre : 2 pièces (ou aucun dans le cas d'absence de détecteur)
• Suppresseur de surtension : Sans suppresseur de surtension
• Raccordement : Standard
• Tension nominale : 5 (24 VDC)
• Filetage de l'orifice : Rc (Alésages 32 & 40 : M5 ; Alésages 50 & 63 : Rc)
• Option : Standard (taraudage de tige)

Informations complémentaires

• Référence : CVQB40-30-5MO
• Délai de livraison (jours) : 3
• Quantité minimale de commande : 1
• Pays d'origine : JP
• Code TARIC : 8412310090

Documents

• Catalogue (PDF)
• Modèle CAO
• Certificat CE
