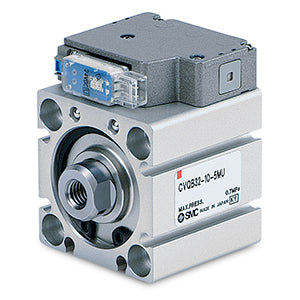

- Les constructeurs de machines qui utilisent traditionnellement un vérin et une électrovanne pour les applications de poussée et de serrage disposent désormais d'une solution permettant de gagner du temps et de l'espace grâce au lancement de la nouvelle gamme de vérins à valve intégrée série CVQ de SMC. Développée initialement pour offrir un système tout-en-un unique combinant vérin et valve compacts, les ingénieurs du leader mondial SMC ont simplement pris leur vérin compact CQ2 le plus populaire et l'électrovanne V100 pour les intégrer littéralement en une seule unité. En adoptant cette approche innovante, la nouvelle gamme de vérins CVQ offre des économies d'espace majeures car il n'est plus nécessaire de prévoir de la place pour la valve ou pour le câblage nécessaire. De plus, l'élimination du câblage permet d'obtenir d'autres avantages en termes de performances, tels qu'une réduction de la perte de charge et de la consommation d'air – jusqu'à 37 % par cycle – ainsi qu'une vitesse de réponse améliorée par rapport aux configurations précédentes à vérin et valve séparés. En tant qu'unité monobloc, le nouveau CVQ ne nécessite que trois raccords pneumatiques au lieu des sept requis précédemment, ce qui réduit le temps de main-d'œuvre pour l'installation et la maintenance. Actuellement, la série CVQ associe un vérin compact double effet avec des alésages de 32 mm, 40 mm, 50 mm ou 63 mm pour les applications nécessitant une vitesse de vérin comprise entre 50 et 500 mm/s, ainsi qu'une électrovanne 2 positions, étanche à la poussière (IP 40) et disponible en options 24 ou 12 V basse consommation.
Caractéristiques principales
- Gain d'espace.
- Économie d'énergie.
- Gain de main-d'œuvre.
- Vitesse de réponse améliorée.
- Différentes directions de raccordement possibles.
- Taille d'alésage (mm) : 40, 50, 63.
- Course (mm) : 5~100.
Spécifications
- Course : 25 mm
- Détecteur : Sans détecteur
- Commande manuelle : Type poussoir non verrouillable
- Montage : B (Trou débouchant)
- Taille d'alésage : 40 mm
- Entrée électrique : MO (Connecteur M sans connecteur)
- Fil ou connecteur précâblé : 0,5 m (ou aucun en l'absence de détecteur)
- Nombre : 2 pièces (ou aucun en l'absence de détecteur)
- Parasurtenseur : Sans parasurtenseur
- Raccordement : Standard
- Tension nominale : 5 (24 VCC)
- Filetage de l'orifice : Rc (Alésages 32 & 40 : M5 ; Alésages 50 & 63 : Rc)
- Option : Standard (Filetage femelle en bout de tige)
Informations supplémentaires
- Référence : CVQB40-25-5MO
- Délai de livraison (jours) : 1
- Quantité minimum de commande : 1
- Pays d'origine : JP
- Code TARIC : 8412310090
