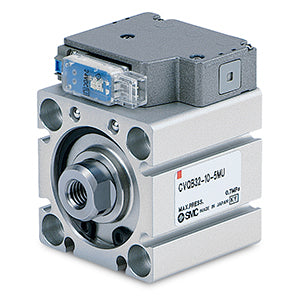

- Les constructeurs de machines qui utilisent traditionnellement un vérin et une électrovanne pour les applications de poussée et de serrage disposent désormais d’une solution qui leur fait gagner de l’espace et du temps grâce au lancement de la nouvelle gamme de vérins et d’électrovannes série CVQ de SMC. Initialement conçu pour fournir un système compact tout-en-un réunissant vérin et électrovanne, ce produit a été développé par les ingénieurs de SMC, leader mondial, qui ont simplement intégré leur vérin compact CQ2 et leur électrovanne V100 les plus populaires en une seule unité. Grâce à cette approche innovante, la nouvelle gamme de vérins CVQ permet un gain de place considérable, puisqu’il n’est plus nécessaire de prévoir de l’espace pour l’électrovanne ni pour la tuyauterie correspondante. La suppression de la tuyauterie améliore également les performances : elle réduit la chute de pression et la consommation d’air, jusqu’à 37 % par cycle, et accélère le temps de réponse par rapport aux configurations antérieures utilisant un vérin et une électrovanne séparés. Constitué d’une seule pièce, le nouveau CVQ ne nécessite que trois raccordements pneumatiques au lieu des sept précédemment requis, ce qui réduit le temps de main-d’œuvre consacré à l’installation et à la maintenance. La série CVQ associe actuellement un vérin compact double effet, disponible avec des alésages de 32, 40, 50 ou 63 mm, pour les applications nécessitant une vitesse de vérin comprise entre 50 et 500 mm/s, à une électrovanne 2 positions, protégée contre la poussière selon l’indice IP40 et disponible en versions basse consommation 24 ou 12 V.
Caractéristiques principales
- Gain de place.
- Économies d’énergie.
- Réduction de la main-d’œuvre.
- Temps de réponse amélioré.
- Différentes orientations de raccordement possibles.
- Diamètre d’alésage (mm) : 32, 40, 50, 63.
- Course (mm) : 5~100.
Caractéristiques techniques
- Course : 75
- Détecteur automatique : sans détecteur
- Commande manuelle : poussoir sans verrouillage
- Tension nominale : 5 (24 VCC)
- Montage : B (trous traversants)
- Diamètre d’alésage : 32 mm
- Raccordement électrique : MO (connecteur enfichable M sans connecteur)
- Fil de connexion ou connecteur précâblé : 0,5 m (ou aucun en l’absence de détecteur)
- Nombre : 2 pièces (ou aucun en l’absence de détecteur)
- Protection contre les surtensions : sans protection contre les surtensions
- Raccordement pneumatique : standard
- Filetage des orifices : Rc (alésages 32 et 40 : M5 ; alésages 50 et 63 : Rc)
- Option : standard (filetage femelle en bout de tige)
Informations complémentaires
- Référence : CVQB32-75-5MO
- Délai de livraison (jours) : 3
- Quantité minimale de commande : 1
- Pays d’origine : JP
- Code TARIC : 8412310090
