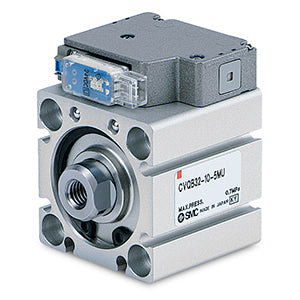

CVQ (ø32), vérin compact avec électrovanne – CVQB32-50-5MO

• Les constructeurs de machines qui utilisent traditionnellement un vérin et une électrovanne pour les applications de poussée et de serrage disposent désormais d’une solution permettant de gagner de l’espace et du temps avec le lancement de la nouvelle gamme de vérins et d’électrovannes CVQ de SMC. Initialement conçu pour offrir un système compact tout-en-un associant vérin et électrovanne, ce dispositif a été mis au point par les ingénieurs de SMC, leader mondial, en intégrant tout simplement leur vérin compact CQ2 le plus populaire et leur électrovanne V100 dans une seule unité. Grâce à cette approche innovante, la nouvelle gamme de vérins CVQ permet de réaliser d’importantes économies d’espace, puisqu’il n’est plus nécessaire de prévoir de place pour l’électrovanne ni pour la tuyauterie requise. La suppression de la tuyauterie offre également d’autres avantages en matière de performances, comme une réduction de la chute de pression et de la consommation d’air — jusqu’à 37 % par cycle — ainsi qu’une amélioration de la vitesse de réponse par rapport aux configurations précédentes avec vérin et électrovanne séparés. Un seul bloc monobloc, le nouveau CVQ ne nécessite que trois raccordements pneumatiques au lieu des sept requis auparavant, ce qui réduit le temps de main-d’œuvre nécessaire à l’installation comme à la maintenance. La série CVQ associe actuellement un vérin compact double effet, disponible avec des alésages de 32, 40, 50 ou 63 mm, pour les applications nécessitant une vitesse de vérin comprise entre 50 et 500 mm/s, à une électrovanne 2 positions, avec indice de protection IP40 contre la poussière, disponible en versions basse consommation de 24 ou 12 V.

Caractéristiques principales

• Gain de place.
• Économie d’énergie.
• Réduction de la main-d’œuvre.
• Vitesse de réponse améliorée.
• Différentes orientations de raccordement possibles.
• Diamètre d’alésage (mm) : 32, 40, 50, 63.
• Course (mm) : 5~100.

Caractéristiques techniques

• Montage : B (trous traversants)
• Diamètre d’alésage : 32 mm
• Course : 50
• Option : standard (filetage femelle en bout de tige)
• Détecteur : aucun
• Câble ou connecteur pré-câblé : 0,5 m (ou aucun en l’absence de détecteur)
• Quantité : 2 pièces (ou aucune en l’absence de détecteur)
• Tension nominale : 5 (24 V CC)
• Raccordement électrique : MO (connecteur à fiche M, sans connecteur)
• Protection contre les surtensions : sans protection contre les surtensions
• Commande manuelle : poussoir non verrouillable
• Raccordement pneumatique : standard
• Filetage des orifices : Rc (alésages 32 et 40 : M5 ; alésages 50 et 63 : Rc)

Informations complémentaires

• Référence : CVQB32-50-5MO
• Délai de livraison (jours) : 3
• Quantité minimale de commande : 1
• Pays d’origine : JP
• Code TARIC : 8412310090

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
• Certificat CE
