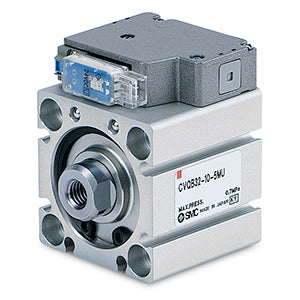

CVQ (ø32), vérin compact avec électrovanne – CVQB32-5-5MO

• Les constructeurs de machines qui utilisent traditionnellement un vérin et une électrovanne pour les applications de poussée et de serrage disposent désormais d’une solution permettant de gagner de l’espace et du temps grâce au lancement de la nouvelle gamme de vérins et de distributeurs de la série CVQ de SMC. Conçu initialement pour fournir un système compact tout-en-un associant vérin et distributeur, ce produit est le fruit du travail des ingénieurs de SMC, leader mondial, qui ont simplement intégré leur vérin compact CQ2 le plus populaire et leur électrovanne V100 au sein d’une seule et même unité. Grâce à cette approche innovante, la nouvelle gamme de vérins CVQ permet de réaliser d’importantes économies d’espace, puisqu’il n’est pas nécessaire de prévoir de place pour le distributeur ni pour la tuyauterie requise. La suppression de la tuyauterie améliore également les performances : la perte de charge et la consommation d’air sont réduites — jusqu’à 37 % par cycle — et la vitesse de réponse est améliorée par rapport aux configurations précédentes associant un vérin et un distributeur séparés. En tant qu’unité monobloc, le nouveau CVQ ne nécessite que trois raccordements de tuyauterie, contre sept auparavant, ce qui réduit le temps de main-d’œuvre nécessaire à l’installation comme à la maintenance. À l’heure actuelle, la série CVQ associe un vérin compact à double effet, disponible avec des alésages de 32, 40, 50 ou 63 mm, pour les applications nécessitant une vitesse de vérin comprise entre 50 et 500 mm/s, et une électrovanne à 2 positions, protégée contre la poussière selon l’indice IP40 et disponible en versions basse consommation de 24 ou 12 V.

Caractéristiques principales

• Gain de place.
• Économie d’énergie.
• Réduction de la main-d’œuvre.
• Vitesse de réponse améliorée.
• Différentes orientations de raccordement possibles.
• Diamètre d’alésage (mm) : 32, 40, 50, 63.
• Course (mm) : 5~100.

Caractéristiques techniques

• Montage : B (trou traversant)
• Diamètre d’alésage : 32 mm
• Course : 5
• Option : standard (extrémité de tige avec filetage femelle)
• Détecteur : aucun
• Câble ou connecteur précâblé : 0,5 m (ou aucun en l’absence de détecteur)
• Nombre : 2 pièces (ou aucun en l’absence de détecteur)
• Tension nominale : 5 (24 VCC)
• Entrée électrique : MO (connecteur à fiche M, sans connecteur)
• Suppresseur de surtension : sans suppresseur de surtension
• Commande manuelle : poussoir sans verrouillage
• Raccordement : standard
• Filetage des orifices : Rc (alésages 32 et 40 : M5 ; alésages 50 et 63 : Rc)

Informations complémentaires

• Référence : CVQB32-5-5MO
• Délai de livraison (jours) : 39
• Quantité minimale de commande : 1
• Pays d’origine : JP
• Code TARIC : 8412310090
