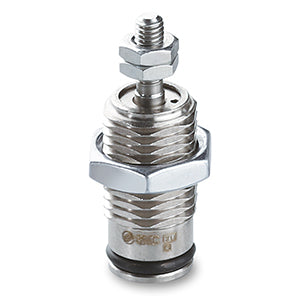

- La conception compacte du vérin à broche double effet de la série CJP de SMC réduit l’espace de montage nécessaire. Pour s’adapter à différents styles de conception, le CJP est disponible en cinq types de montage : nez de base, à pied, à bride, à chape et à tourillon. Un modèle compatible avec un détecteur automatique est également disponible. Les alésages disponibles sont de 6, 10 et 15 mm, avec des courses de 5 à 30 mm. Parmi ses autres caractéristiques figurent des écrous de montage de panneau en laiton, une tige de piston en acier inoxydable et un corps en laiton.
Caractéristiques principales
- Diamètres d’alésage (mm) : 4, 6, 10, 16
- Courses de 5 à 15 mm
- 2 options de montage : type encastré et type pour montage sur panneau
- Raccord instantané compatible
- Embout de tige disponible.
Caractéristiques techniques
- Montage : B (type pour montage sur panneau)
- Diamètre d’alésage : 6 mm
- Course : 5 mm
- Filetage de l’extrémité de la tige : fileté
- Embout de tuyau : aucun
- Embout de tige : sans embout
- Fabrication sur commande : aucune
Informations complémentaires
- Référence : CJPB6-5Z
- Délai de livraison (jours) : 19
- Quantité minimale de commande : 1
- Pays d’origine : JP
- Code TARIC : 8412310090
