- La conception compacte du vérin à tige de la série CJP de SMC, à double effet, réduit l’encombrement nécessaire au montage. Pour s’adapter à de nombreux styles de conception, le CJP est disponible en cinq styles de montage : à nez, à patte, à bride, à chape et à tourillon. Un modèle compatible avec un détecteur est également disponible. Les diamètres d’alésage disponibles sont de 6, 10 et 15 mm, avec des courses comprises entre 5 et 30 mm. Parmi ses autres caractéristiques figurent des écrous de montage sur panneau en laiton, une tige de piston en acier inoxydable et un corps en laiton.
Caractéristiques principales
- Diamètres d’alésage (mm) : 4, 6, 10, 16
- Courses de 5 à 15 mm
- 2 options de montage : encastré et sur panneau
- Raccord instantané compatible
- Embout de tige disponible.
Spécifications
- Montage : B (montage sur panneau)
- Diamètre d’alésage : 6 mm
- Course : 15 mm
- Embout pour tuyau : aucun
- Filetage d’extrémité de tige : fileté
- Embout de tige : sans embout
- Fabrication sur commande : aucune
Informations complémentaires

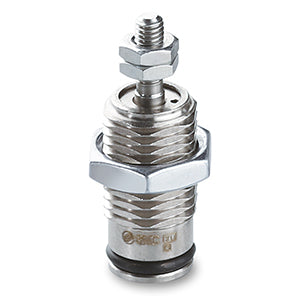

- Référence : CJPB6-15Z
- Délai de livraison (jours) : 19
- Quantité minimale de commande : 1
- Pays d’origine : JP
- Code TARIC : 8412310090
