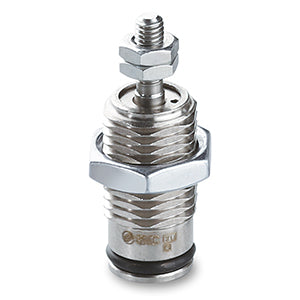

CJP-Z, Vérin à goupille, simple effet, rappel par ressort – CJPB6-10H4Z

• La conception compacte du vérin à aiguille double effet série CJP de SMC minimise l'espace de montage. Pour s'adapter à de nombreux styles de conception, le CJP est disponible en cinq types de montage : nez basique, patte, bride, chape et tourillon. Un modèle compatible avec les auto-commutateurs est également disponible. Les alésages disponibles incluent 6, 10 et 15 mm avec des courses allant de 5 à 30 mm. Les autres caractéristiques comprennent des écrous de montage sur panneau en laiton, une tige de piston en acier inoxydable et des corps en laiton.

Caractéristiques principales

• Alésages (mm) : 4, 6, 10, 16
• Courses de 5 à 15 mm
• 2 options de montage : type encastré et montage sur panneau
• Raccord instantané connectable
• Embout de tige disponible.

Spécifications

• Montage : B (Type montage sur panneau)
• Alésage : 6 mm
• Course : 10 mm
• Raccord cannelé : H4 (pour tube Ø4/Ø2,5)
• Filetage d'extrémité de tige : Fileté
• Embout de tige : sans embout
• Fabrication spéciale : Aucune

Informations complémentaires

• Référence : CJPB6-10H4Z
• Délai de livraison (jours) : 21
• Quantité minimale de commande : 1
• Pays d'origine : JP
• Code TARIC : 8412310090

Documents

• Catalogue (PDF)
• Modèle CAO
