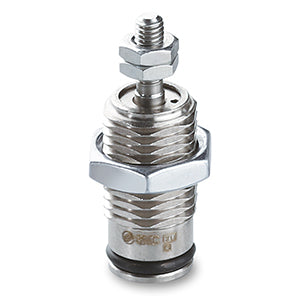

CJP-Z, vérin à broche, simple effet, rappel par ressort – CJPB16-10Z

• La conception compacte du vérin à broche double effet de la série CJP de SMC réduit l’espace de montage nécessaire. Pour s’adapter à de nombreux styles de conception, le modèle CJP est disponible en cinq types de montage : nez standard, à pied, à bride, à chape et à tourillon. Un modèle compatible avec un détecteur automatique est également disponible. Les alésages disponibles sont de 6, 10 et 15 mm, avec des courses de 5 à 30 mm. Parmi les autres caractéristiques figurent des écrous de montage de panneau en laiton, une tige de piston en acier inoxydable et un corps en laiton.

Caractéristiques principales

• Alésages (mm) : 4, 6, 10, 16
• Courses de 5 à 15 mm
• 2 options de montage : encastré et montage sur panneau
• Raccord instantané compatible
• Embout de tige disponible.

Spécifications

• Montage : B (montage sur panneau)
• Alésage : 16 mm
• Course : 10 mm
• Embout de tuyau : aucun
• Filetage de l’extrémité de tige : fileté
• Embout de tige : sans embout
• Fabrication sur commande : aucune

Informations supplémentaires

• Référence : CJPB16-10Z
• Délai de livraison (jours) : 19
• Quantité minimale de commande : 1
• Pays d’origine : JP
• Code TARIC : 8412310090

Documents

• Catalogue (PDF)
• Modèle CAO
