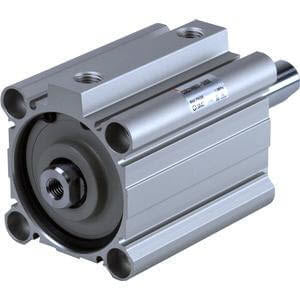

C(D)Q2W, cylindre compact, double effet à double tige avec rainure de montage pour capteur automatique – CDQ2WB100TF-50DZ

• À la suite d’une révision de notre populaire série de vérins compacts CQ2, nos ingénieurs R&D ont entièrement repensé toute la gamme de vérins afin de vous offrir encore davantage d’avantages en matière de performances et un choix accru de vérins. La principale différence entre la nouvelle gamme CQ2 et l’ancien modèle réside dans le corps entièrement repensé, qui offre de meilleures possibilités de montage des capteurs sans contact et une réduction globale du poids du vérin de l’ordre de 5 à 13 %, selon le modèle. Désormais, tous les vérins CQ2 de Ø 32 à 200 mm sont dotés de rainures de montage permettant d’installer des capteurs sans contact sur les quatre côtés du vérin, sans avoir besoin de supports. Pour les alésages plus petits, de Ø 12 à 25 mm, des rainures de montage ont également été intégrées à la conception du nouveau corps afin de permettre l’installation de capteurs sans contact sur deux surfaces, sans support. Conçus pour être utilisés avec nos capteurs sans contact à état solide bicolores, faciles à régler, les canaux de montage intégrés des capteurs sans contact assurent une protection totale contre les dommages accidentels potentiels et améliorent la sécurité et la santé lors des opérations d’installation et de maintenance.

Caractéristiques principales

• Vérin compact à double effet et double tige
• Alésages (mm) : 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Plage de course standard (mm) : de 5 à 100
• Filetage des orifices : M (alésage de 12 à 25) ; Rc, NPT ou G (alésage de 32 à 100)
• Permet de monter de petits capteurs sans contact sur 4 surfaces.

Spécifications

• Aimant : D (intégré)
• Montage : B (par trou traversant [standard])
• Type : Standard
• Alésage : Ø100 mm
• Type de filetage des orifices : TF
• Course : 50 mm
• Option du corps : Standard (filetage femelle à l’extrémité de la tige)
• Rainure pour capteur sans contact : Z (rainures de montage pour capteurs sans contact)
• Capteur sans contact : Aucun capteur
• Fil de raccordement ou connecteur pré-câblé : 0,5 m ou aucun en cas d’absence de capteur
• Nombre : 2 pièces ou aucun en cas d’absence de capteur
• Options de l’extrémité de la tige : Aucune
• Résistance aux températures : Aucune
• Basse vitesse : Aucune
• Fabriqué en acier inoxydable : Aucune
• Joint en fluorélastomère : Aucune

Informations complémentaires

• Référence : CDQ2WB100TF-50DZ
• Délai (jours) : 6
• Quantité minimale de commande : 1
• Pays d’origine : CN
• Code TARIC : 8412310090

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
