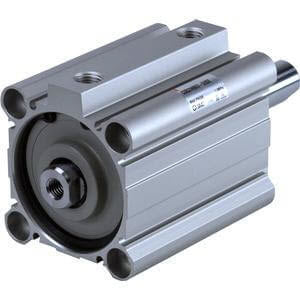

C(D)Q2W, cylindre compact, double effet, double tige, avec rainure de montage pour capteur automatique – CDQ2WB100TF-10DZ

• À la suite d’une révision de notre populaire série de vérins compacts CQ2, nos ingénieurs R&D ont entièrement repensé toute la gamme de vérins afin de vous offrir encore plus d’avantages en matière de performances et un choix accru de vérins. La principale différence entre la nouvelle gamme CQ2 et l’ancien modèle réside dans le corps entièrement repensé, qui offre de meilleures possibilités de montage des capteurs de fin de course et une réduction globale du poids des vérins de 5 à 13 % selon le modèle. Désormais, tous les vérins CQ2 de Ø 32 à 200 mm sont conçus avec des rainures d’insertion permettant de fixer des capteurs de fin de course sur les quatre côtés du vérin, sans avoir besoin de supports. De plus, pour les alésages plus petits de Ø 12 à 25 mm, des rainures d’insertion ont également été intégrées à la conception du nouveau corps afin de permettre la fixation de capteurs de fin de course sans support sur deux surfaces. Conçus pour être utilisés avec nos capteurs de fin de course à état solide bicolores et faciles à régler, les canaux intégrés pour capteurs de fin de course garantissent une protection totale contre les dommages accidentels potentiels et améliorent la santé et la sécurité lors des procédures d’installation et de maintenance.

Caractéristiques principales

• Vérin compact à double effet et double tige
• Alésages (mm) : 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Plage de course standard (mm) : 5 à 100
• Filetage des orifices : M (alésage de 12 à 25) ; Rc, NPT ou G (alésage de 32 à 100)
• Permet de monter de petits capteurs de fin de course sur 4 surfaces.

Spécifications

• Aimant : D (intégré)
• Montage : B (percé [standard])
• Type : standard
• Alésage : Ø 100 mm
• Type de filetage des orifices : TF
• Course : 10 mm
• Option du corps : standard (filetage femelle à l’extrémité de la tige)
• Rainure pour capteur de fin de course : Z (rainures de montage pour capteurs de fin de course)
• Capteur de fin de course : aucun capteur
• Fil de raccordement ou connecteur pré-câblé : 0,5 m ou aucun dans le cas où il n’y a pas de capteur
• Nombre : 2 pièces ou aucun dans le cas où il n’y a pas de capteur
• Options de l’extrémité de la tige : aucune
• Résistance aux températures : aucune
• Basse vitesse : aucune
• Fabriqué en acier inoxydable : aucune
• Joint en fluororubber : aucun

Informations complémentaires

• Référence : CDQ2WB100TF-10DZ
• Délai (jours) : 6
• Quantité minimale de commande : 1
• Pays d’origine : CZ
• Code TARIC : 8412310090
