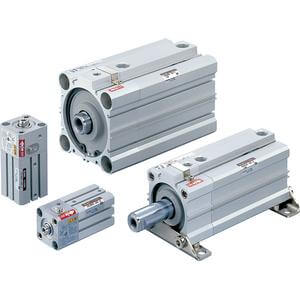

C(D)LQ, Vérin compact, Double effet, Simple tige, Avec blocage – CDLQB40TF-45D-B

• La série de vérins compacts CLQ, bien qu'équipée d'une fonction de verrouillage, est conçue pour minimiser la longueur totale. La longueur totale du modèle est identique à celle du vérin compact CQ2. La série CLQ est disponible en 5 alésages allant de 40 à 100 mm et peut être équipée de détecteurs magnétiques.

Caractéristiques principales

• Profil bas avec unité de verrouillage compacte
• <LI>Deux types de montage
• <LI>Verrouillage possible à toute position sur toute la course
• Sens de verrouillage sélectionnable
• <LI>Déverrouillage manuel facile

Spécifications

• Montage : B (Trou débouchant)
• Alésage : 40 mm
• Course : 45 mm
• Fil conducteur ou connecteur précâblé : 0,5 m (ou aucun en l'absence de détecteur)
• Nombre : 2 pièces (ou aucun en l'absence de détecteur)
• Aimant : D (Intégré)
• Sens de verrouillage : B (Verrouillage en rétraction)
• Détecteur : Aucun détecteur
• Option du corps : Standard
• Filetage : TF (G)

Informations complémentaires

• Référence : CDLQB40TF-45D-B
• Délai de livraison (jours) : 35
• Quantité minimale de commande : 1
• Pays d'origine : JP
• Code TARIC : 8412310090

Documents

• Catalogue (PDF)
• Modèle CAO
