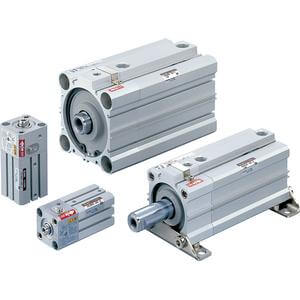

C(D)LQ, Vérin compact, Double effet, Simple tige, Avec freinage – CDLQA80TF-10D-B

• Bien que dotée d’une fonction de verrouillage, la série de vérins compacts CLQ est conçue pour minimiser la longueur totale. La longueur totale du modèle est identique à celle du vérin compact CQ2. Le CLQ est disponible en 5 diamètres de piston allant de 40 à 100 mm et peut être équipé d’un capteur de fin de course.

Caractéristiques principales

• Profil bas avec unité de verrouillage compacte
• <LI>Deux types de montage
• <LI>Verrouillage possible à n’importe quelle position sur toute la course
• Direction de verrouillage sélectionnable
• <LI>Déverrouillage manuel facile

Spécifications

• Montage : A (extrémités taraudées)
• Diamètre de piston : 80 mm
• Course : 10 mm
• Câble ou connecteur pré-câblé : 0,5 m (ou aucun en l’absence de capteur)
• Nombre : 2 pièces (ou aucun en l’absence de capteur)
• Aimant : D (intégré)
• Direction de verrouillage : B (verrouillage de la course de retrait)
• Capteur de fin de course : sans capteur
• Option du corps : standard
• Filetage : TF (G)

Informations complémentaires

• Référence : CDLQA80TF-10D-B
• Délai (jours) : 35
• Quantité minimale de commande : 1
• Pays d’origine : JP
• Code TARIC : 8412310090

Documents

• Catalogue (PDF)
• Modèle CAO
