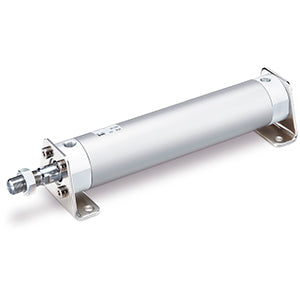

CG1-Z1, Vérin pneumatique, Type standard, Simple effet, Retour/avancée par ressort – CDG1ZN40TF-25TZ1

• Diamètres de piston (mm) : 20, 25, 32, 40, 50, 63, 80, 100
• Courses jusqu’à 1 500 mm
• Flexibilité accrue du circuit pneumatique
• Modes de montage : montage de base, pied, bride avant ou arrière, tourillon avant ou arrière, chape
• Compatible avec un capteur automatique, avec plusieurs longueurs de câble au choix.

Caractéristiques principales

• Standard : simple effet
• Diamètres de piston (mm) : 20, 25, 32, 40, 50, 63
• Courses jusqu’à 300 mm.

Spécifications

• Course : 25
• Action : T (simple effet, retour par ressort)
• Aimant : D (aimant intégré)
• Support pivotant : aucun
• Capteur automatique : sans capteur
• Fabrication sur commande : aucune
• Montage : Z (montage de base, avec montage sur tourillon, filetage femelle)
• Diamètre de piston : 40 mm
• Câble ou connecteur pré-câblé : 0,5 m (ou aucun en l’absence de capteur)
• Nombre : 2 pièces (ou aucun en l’absence de capteur)
• Support d’extrémité de tige : aucun
• Extrémité de tige : extrémité mâle
• Type de filetage des orifices : TF [G (ou M5 ø20 à ø25)]

Informations complémentaires

• Référence : CDG1ZN40TF-25TZ1
• Délai (jours) : 28
• Quantité minimale de commande : 1
• Pays d’origine : JP
• Code TARIC : 8412310090

Documents

• Catalogue (PDF)
• Modèle CAO
• Manuel d’utilisation
