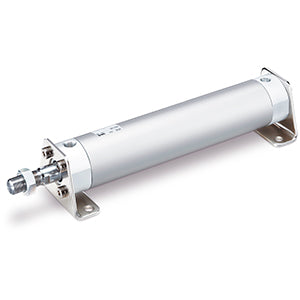

CG1-Z1, vérin pneumatique, modèle standard, simple effet, rappel/extension par ressort – CDG1ZN32TF-50TZ1

• Diamètres d'alésage (mm) : 20, 25, 32, 40, 50, 63, 80, 100
• Courses jusqu'à 1 500 mm
• Flexibilité accrue du raccordement des tuyauteries
• Fixations : de base, à pied, à bride avant ou arrière, à tourillon avant ou arrière, à chape
• Compatible avec les détecteurs automatiques et différentes longueurs de câble de sortie.

Caractéristiques principales

• Standard : simple effet
• Diamètres d'alésage (mm) : 20, 25, 32, 40, 50, 63
• Courses jusqu'à 300 mm.

Caractéristiques techniques

• Course : 50
• Fonctionnement : T (simple effet, sortie de tige par ressort)
• Aimant : D (aimant intégré)
• Support de pivot : aucun
• Détecteur automatique : aucun détecteur
• Fabrication sur commande : aucune
• Montage : Z (de base, avec fixation par tourillon, taraudage femelle)
• Diamètre d'alésage : 32 mm
• Câble de sortie ou connecteur pré-câblé : 0,5 m (ou aucun en l'absence de détecteur)
• Nombre : 2 pièces (ou aucun en l'absence de détecteur)
• Support d'extrémité de tige : aucun
• Extrémité de tige : embout mâle
• Type de filetage de l'orifice : TF [G (ou M5 pour ø20 à ø25)]

Informations complémentaires

• Référence : CDG1ZN32TF-50TZ1
• Délai de livraison (jours) : 28
• Quantité minimale de commande : 1
• Pays d'origine : JP
• Code TARIC : 8412310090

Documents

• Catalogue (PDF)
• Modèle CAO
• Manuel d'utilisation
