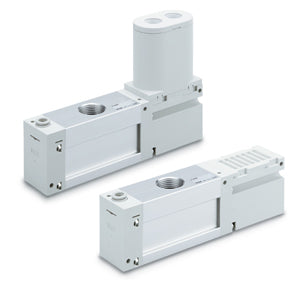

- Energieeffizienter Ejektor mit großem Volumenstrom und 3-stufiger Diffusorkonstruktion
- Energiesparfunktion wählbar, mit Reduzierung von bis zu 90 %
- Ansaugvolumenstrom bis zu 600 l/min, um 250 % erhöht im Vergleich zu einstufigen Ejektoren
- Kombinationen aus Versorgungs- und Belüftungsventil
- Abluftausführung: integrierter Schalldämpfer (Standard), Abluftanschluss
- Optionen für Vakuumdrucksensor: digitaler Vakuumdruckschalter, Vakuummanometer, Vakuumadapter
- All-in-One-Design mit integrierten Komponenten für kompakte und leichte Bauweise.
Hauptmerkmale
- Düsendurchmesser: Ø1,5 oder Ø1,9 mm.
- Doppelanschluss-Verzweigung wählbar.
- Maximaler Ansaugvolumenstrom: 300 l/min (ZL3); 600 l/min (ZL6) (ANR).
- Luftverbrauch: 135 oder 150 l/min (ZL3); 270 oder 300 l/min (ZL6) (ANR).
- Gewicht Basismodell: 390 g (ZL3); 470 g (ZL6).
- Abluftausführung: integrierter Schalldämpfer (Standard), Abluftanschluss.
- Optionen für Vakuumdrucksensor: digitaler Vakuumdruckschalter, Vakuummanometer, Vakuumadapter.
- Standardversorgungsdruck: 0,35 oder 0,5 MPa.
Spezifikationen
- Max. Ansaugvolumenstrom: 6 [600 l/min (ANR)]
- Versorgungsdruck: H (0,50 MPa)
- Vakuum (2/V) Anschlussgröße / Versorgungsanschluss (1/P) Schlauch-Außen-Ø: F06 [Vakuum: G3/4; Versorgung: 8 (metrisch)]
- Abluftmethode: Schalldämpfer-Abluft
- Kombination Versorgungsventil/Belüftungsventil: ohne Ventil
- Nennspannung: keine
- Elektrischer Anschluss: keiner
- Licht-/Überspannungsschutz: keiner
- Handhilfsbetätigung: rastfreie Druckbetätigung
- Vakuumdrucksensor: GN [mit Vakuumdruckerkennungsanschluss (G), (Rc1/8, G1/8, NPT1/8)]
- Ausgang: keiner
- Einheit: mit Einheitenumschaltfunktion
- Litzenkabel: ohne Litzenkabel mit Stecker
- Option: keine
Zusätzliche Informationen
- Teilenummer: ZL6HF06-GN
- Lieferzeit (Tage): 28
- Mindestbestellmenge: 1
- Ursprungsland: JP
- TARIC-Code: 8414108990
