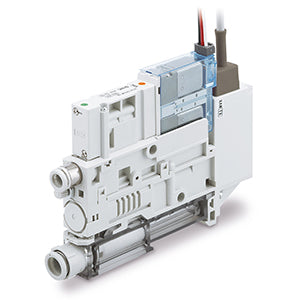

ZK2*A, Vakuumeinheit, Ejektorsystem, Einzeleinheit – ZK2A12K5CLA-08

• Fortschrittliche Vakuumeinheit (Ejektor-/Pumpen-/Verteilersysteme) mit geräuscharmen und hocheffizienten Optionen.
• Energiesparender digitaler Vakuumschalter: Unterbrochene Ansteuerung (Zufuhr/Abluft) nur bei Vakuumabfall.
• Effizienterer 2-stufiger Ejektor: 30 % reduzierter Luftverbrauch.
• Doppeltes 2-Wege-Ventil (Belüftungsventil/Versorgungsventil): Kann das Vakuum auch bei Stromausfall oder Abschaltung halten. Verhindert das plötzliche Herunterfallen von Werkstücken.
• All-in-One-Design mit integrierten Komponenten für eine kompakte und leichte Bauweise.
• Nachrüstung von Vakuumsensor und Montagehalterung für Verteilerschienen möglich.

Hauptmerkmale

• Doppeltes 2-Wege-Ventil (Belüftungsventil/Versorgungsventil).
• Effizienter 2-stufiger Ejektor.
• Drucksensor-/Schaltervarianten mit Energiesparfunktion erhältlich.

Spezifikationen

• Gehäusetyp: A (Einzeleinheit - Schalldämpfer-Abluft)
• Nennweite der Düse: 12 (ø1,2)
• Versorgungsventil / Belüftungsventil: K (N.C. / N.C.)
• Nennspannung: 5 (24 VDC)
• Drucksensor/Digitaler Druckschalter für Vakuum Spez.: C (Digitaler Druckschalter für Vakuum / 0 bis -101 kPa / PNP 2 Ausgänge / Einheitenauswahlfunktion)
• Anschlussspezifikation für Versorgungsventil/Belüftungsventil/digitalen Druckschalter für Vakuum: L [L-Typ-Stecker - mit Anschlusskabel mit Stecker - mit Anschlusskabel mit Stecker für Druckschalter/Sensor]
• Vakuumanschluss (V): 08 [ø8 Steckverbindung (metrisch)]
• Halterung: Keine
• Individuelle Belüftungsdruckversorgung: Keine
• Schraubendreherbetätigung Typ lange Sicherungsmutter: Keine
• Vakuumabbau-Durchflusseinstellung: Keine
• Abluft-Interferenzverhinderungsventil: Keine

Zusätzliche Informationen

• Teilenummer: ZK2A12K5CLA-08
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8414108990

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
• Installationsanleitung
