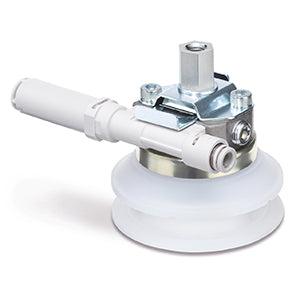

Vakuum-Sauggreifer mit Ejektor - ZHP – ZHP80BMNB-10C6S

• Integration von Ejektor und Sauger in einer kompakten Einheit.
• Verriegelungsplattenstruktur für einen einfachen Austausch des Saugers per One-Touch.
• Hocheffizienter zweistufiger Ejektor mit verbesserter Vakuum-Erzeugung: 50 % höherer Saugdurchfluss und 30 % geringerer Luftverbrauch.
• Durchgangsschalldämpfer für die Abluft, dadurch direkte Abgabe in die Atmosphäre – Geräuschreduzierung und minimierte Verstopfungsgefahr.
• 3 Anschlussmöglichkeiten am adaptierten Sauger erlauben eine Vielzahl an Anschlussvarianten sowie eine Reihenverschaltung.

Hauptmerkmale

• Saugergrößen: Ø 63 - Ø 80 mm
• Formen: Balgsauger mit Nut, Flachsauger mit Nut
• Materialien: NBR, Silikonkautschuk, Urethankautschuk, FKM

Spezifikationen

• Saugerdurchmesser: 80 (ø80)
• Saugerform: BM (Balgsauger mit Nut)
• Saugermaterial: N (NBR, schwarz)
• Befestigung: B (Metrisch, Außengewinde, M10)
• Ejektor-/Düsenweite: 10 (ø1.0)
• Versorgungsanschluss: C6 (Metrisch, Steckverbindung ø6)
• Abluft: S (Schalldämpfer)
