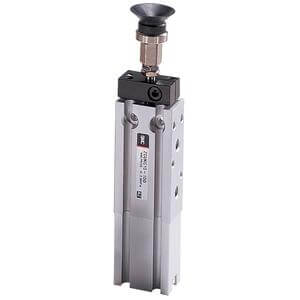

ZC(D)UK, freier Montagezylinder mit Vakuumsauger – ZCDUKQ20-50D

• Die Serie ZCUK ist ein verdrehgesicherter, frei montierbarer Zylinder für Vakuumanwendungen. Der ZCUK wurde entwickelt, indem im Kolbenstangenteil des CUK-Zylinders ein Vakuumkanal vorgesehen wurde, sodass am Ende der Kolbenstange ein Saugnapf montiert werden kann. Eine Führung ist standardmäßig enthalten. Saugnäpfe sind mit Durchmessern von ø2 bis ø50 erhältlich. Die Anschlüsse auf der Deckel- oder Kolbenstangenseite können zur Kolbenstangenseite geführt werden. Die Serie ZCUK ist mit 5 Kolbendurchmessern erhältlich.

Technische Daten

• Magnet: D (eingebauter Magnet)
• Rohr-/Kolbenstangenendform auf der Vakuumseite: Q (Rohranschluss an der Kolbenstange/Außengewinde)
• Kolbendurchmesser: 20 mm
• Anschlussgewinde: M5x0.8 (Kolbendurchmesser 10, 16, 20, 25), Rc1/8 (Kolbendurchmesser 32)
• Hub: 50 mm
• Automatikschalter: kein Schalter
• Anschlussleitung oder vorkonfektionierter Steckverbinder: 0,5 m (entfällt bei „kein Schalter“)
• Anzahl: 2 Stk. (entfällt bei „kein Schalter“)

Zusätzliche Informationen

• Artikelnummer: ZCDUKQ20-50D
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
