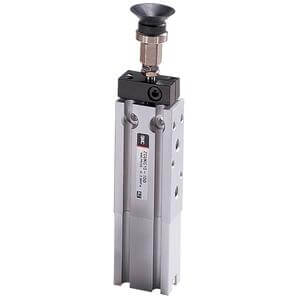

ZC(D)UK, Kompaktzylinder mit Vakuum-Sauggreifer – ZCDUKQ16-25D

• Die Serie ZCUK ist ein nicht-rotierender Direktmontagezylinder für Vakuumanwendungen. Die Serie ZCUK wurde entwickelt, indem eine Vakuumdurchführung in die Kolbenstange des CUK-Zylinders integriert wurde, um die Montage eines Vakuumsaugers am Ende der Kolbenstange zu ermöglichen. Eine Führung ist serienmäßig vorhanden. Vakuumsauger sind mit Saugerdurchmessern von ø2 bis ø50 erhältlich. Für die Stangenseite ist ein Kappen- oder Stangenanschluss verfügbar. Die Serie ZCUK ist in 5 Kolbendurchmessern erhältlich.

Spezifikationen

• Magnet: D (mit eingebautem Magnet)
• Vakuumseitiger Anschluss/Form des Kolbenstangenendes: Q (Stangenanschluss/Außengewinde)
• Kolbendurchmesser: 16 mm
• Anschlussgewinde: M5x0.8 (Kolben-Ø 10, 16, 20, 25), Rc1/8 (Kolben-Ø 32)
• Hub: 25 mm
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder vorgefertigter Stecker: 0,5 m (oder keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: ZCDUKQ16-25D
• Lieferzeit (Tage): 28
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
