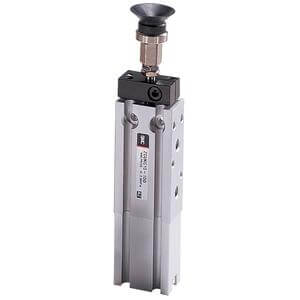

- Die Serie ZCUK ist ein verdrehgesicherter, frei montierbarer Zylinder für Vakuumanwendungen. Der ZCUK wurde entwickelt, indem eine Vakuumdurchführung in die Kolbenstange des Zylinders CUK integriert wurde, sodass ein Vakuumsauger am Ende der Kolbenstange montiert werden kann. Eine Führung ist serienmäßig vorhanden. Vakuumsauger sind mit Saugerdurchmessern von ø2 bis ø50 erhältlich. Anschlüsse auf der Deckel- oder Stangenseite zur Stangenseite hin sind verfügbar. Die Serie ZCUK ist mit 5 Kolbendurchmessern erhältlich.
Technische Daten
- Magnet: D (integrierter Magnet)
- Vakuumseitiger Schlauch/Endform der Kolbenstange: Q (Anschluss an der Kolbenstange/Außengewinde)
- Kolbendurchmesser: 16 mm
- Anschlussgewinde: M5x0.8 (Kolbendurchmesser 10, 16, 20, 25), Rc1/8 (Kolbendurchmesser 32)
- Hub: 20 mm
- Automatikschalter: Kein Schalter
- Leitung oder vorkonfektionierter Stecker: 0,5 m (entfällt bei Ausführung ohne Schalter)
- Anzahl: 2 Stk. (entfällt bei Ausführung ohne Schalter)
Zusätzliche Informationen
- Artikelnummer: ZCDUKQ16-20D
- Lieferzeit (Tage): 5
- Mindestbestellmenge: 1
- Ursprungsland: CN
- TARIC-Code: 8479899790
